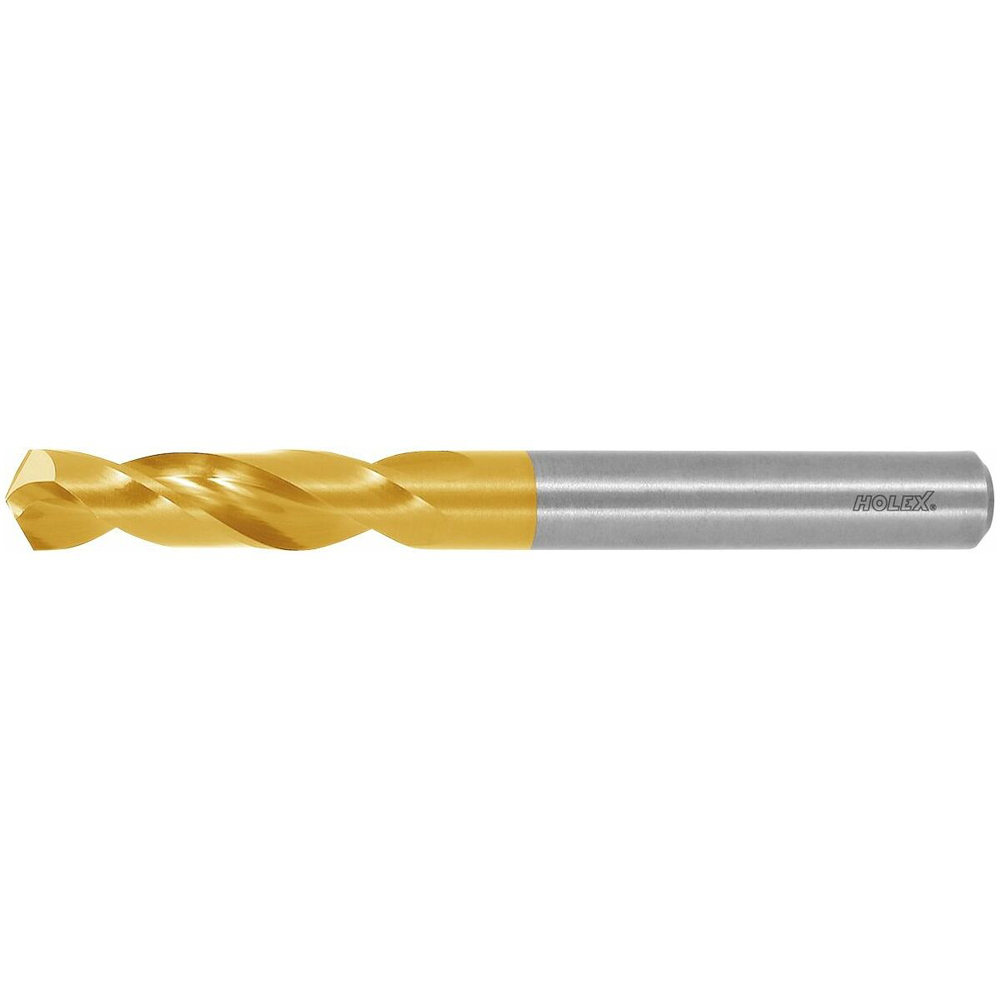

122160 5.0 cверло твердосплавное

Главная

Сверла по металлу

Твердосплавные сверла

Арт: 47154

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

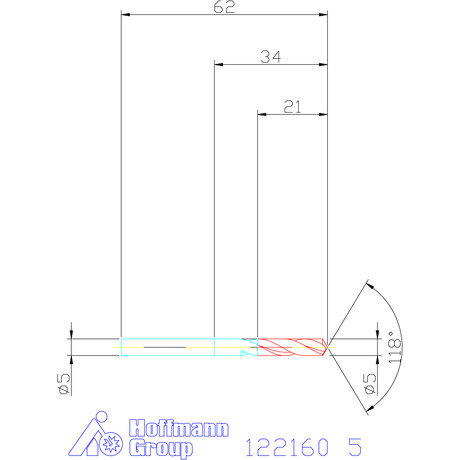

122160 5 схема твердосплавного сверла с размерами

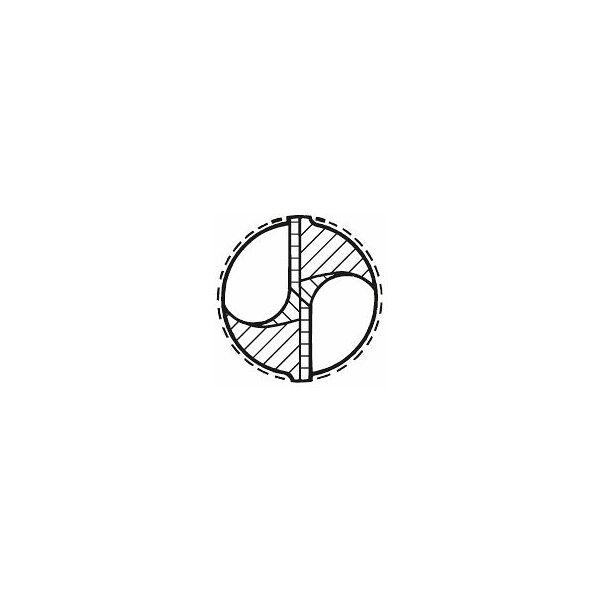

122160 5 схема твердосплавного сверла без отверстий подвода СОЖ

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMNSK

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

18,5

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

Дополнительные особенности устройства, расширяющие его функционал. Например, наличие глубиномера, вспомогательных корректирующих систем и т.д.

Особенности

Укороченное

Все характеристики

Цена по запросу

Узнать цену

Нет в наличии. Возможность заказа

Бесплатная доставка по РФ со склада

Сроки поставки сообщим в обратной связи

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMNSK
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

5
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

18,5
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

62
Дополнительные особенности устройства, расширяющие его функционал. Например, наличие глубиномера, вспомогательных корректирующих систем и т.д.

Особенности

Укороченное
Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внешний

Марка сплава, используемого при изготовлении инструмента. Как правило, применяются твердые и быстрорежущие стали.

Материал сверла

VHM
Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.

Покрытие

TiN
Параметр, определяющий исполнение рабочей части. Чем больше угол при вершине, тем с более твердыми материалами возможна работа.

Угол при вершине, δ

118°
Нормативный параметр, определяющий профиль канавки и возможность работы с материалами различной твердости.

Тип заточки

N
Угол подъёма спирали, λ

30°
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

122160

Описание

Спиральное сверхкороткое сверло из монолитного твердого сплава.
Длина стружечной канавки L_с = L₂ + 1,5 × D_с.
Стандарт DIN 6539
Номинальный ⌀ и хвостовик ⌀ одинаковые.
Параллельный хвостовик для h7
Подача f в стали < 900 Н/ мм² - 0,08 мм /об.

Предназначено для обработки:
- алюминиевые термопласты
- алюминиевых сплавов, дающих короткую стружку
- литейных алюминиевых сплавов меньше 10% Si
- углеродистых и легированных сталей с пределом прочности:
- < 500 МПа
- < 750 МПа
- < 900 МПа
- < 1100 МПа
- < 1400 МПа
- коррозионно-стойких сталей с пределом прочности < 900 МПа
- коррозионно-стойких сталей с пределом прочности > 900 МПа
- титановых сплавов с пределом прочности > 850 МПа
- серых чугунов и высокопрочных чугунов
- латуни и бронзы
Универсальное применение.
Рекомендуется использование СОЖ, а также использование масел и эмульсий.
