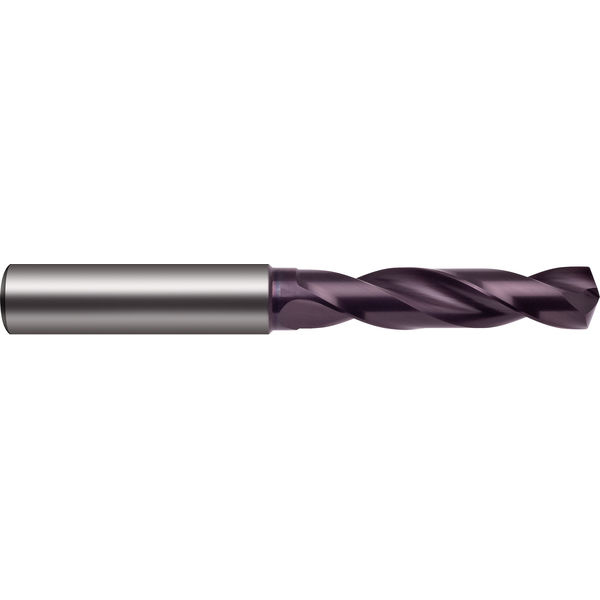

5514 4.100 сверло твердосплавное

Главная

Сверла по металлу

Твердосплавные сверла

Арт: 47015

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

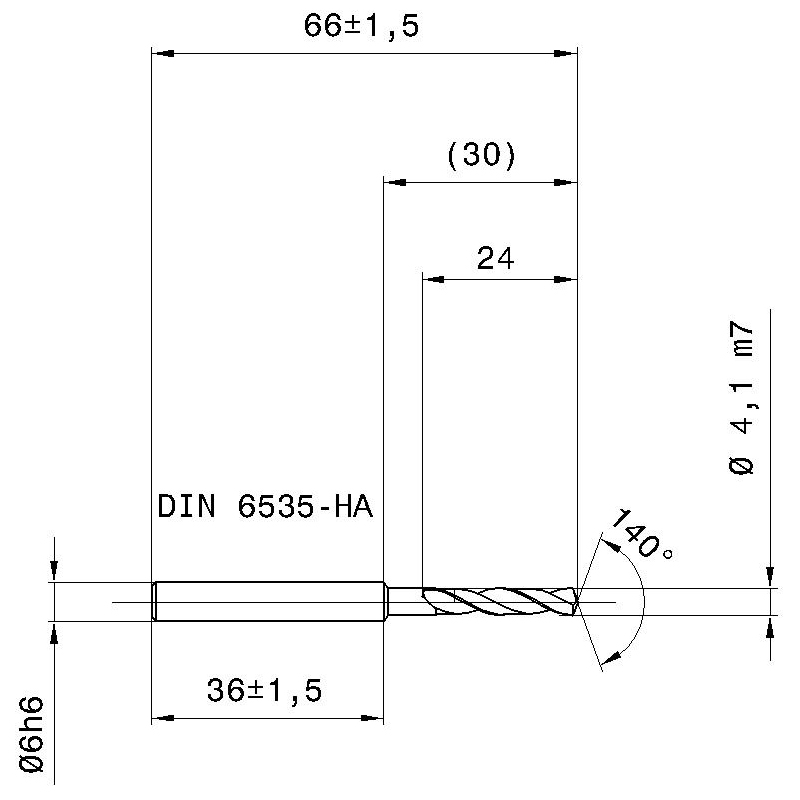

5514-4,100 схема твердосплавного сверла с размерами

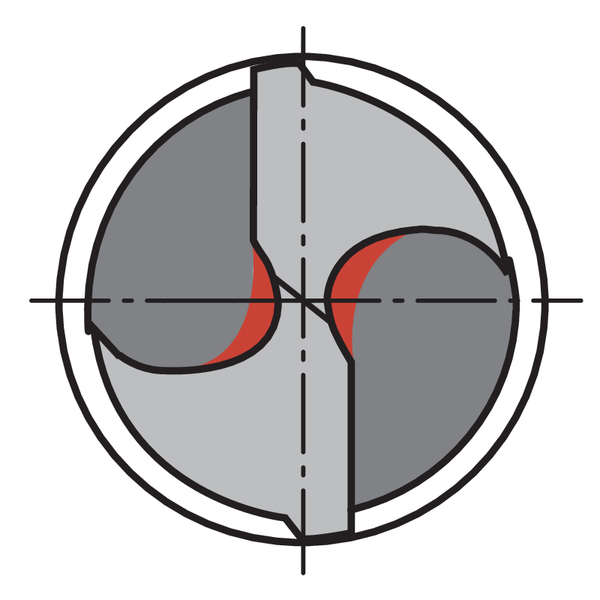

5514-4,100 схема твердосплавного сверла без отверстий подвода СОЖ

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

4.1

Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

3xD

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

Все характеристики

Цена по запросу

Узнать цену

Нет в наличии. Возможность заказа

Бесплатная доставка по РФ со склада

Сроки поставки сообщим в обратной связи

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PK
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

4.1
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

3xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

24
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

66

Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внешний
Марка сплава, используемого при изготовлении инструмента. Как правило, применяются твердые и быстрорежущие стали.

Материал сверла

VHM
Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.

Покрытие

nanoFIRE
Параметр, определяющий исполнение рабочей части. Чем больше угол при вершине, тем с более твердыми материалами возможна работа.

Угол при вершине, δ

140°
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

5514

Описание

Сверла Ratio без каналов под СОЖ. Правостороннее вращение.
Тип: RT 100 U
Стандарт: DIN 6537K
Цилиндрический хвостовик DIN 6535 HA.
Номинальный допуск на диаметр: m7
Подточка ≥ ∅ 3,000
Плоскостная заточка
Основная форма режущей кромки - прямая
Оптимизированная геометрия режущей кромки

Предназначено для обработки:
- конструкционных сталей и сталей с упрочнением в корпусе
- легированных сталей, термообрабатываемых сталей
- сталей (легированных / нелегированных) до 1200 Н/мм²
- литых материалов
- бронзы, латуни
- высоколегированных сплавов AlSi
