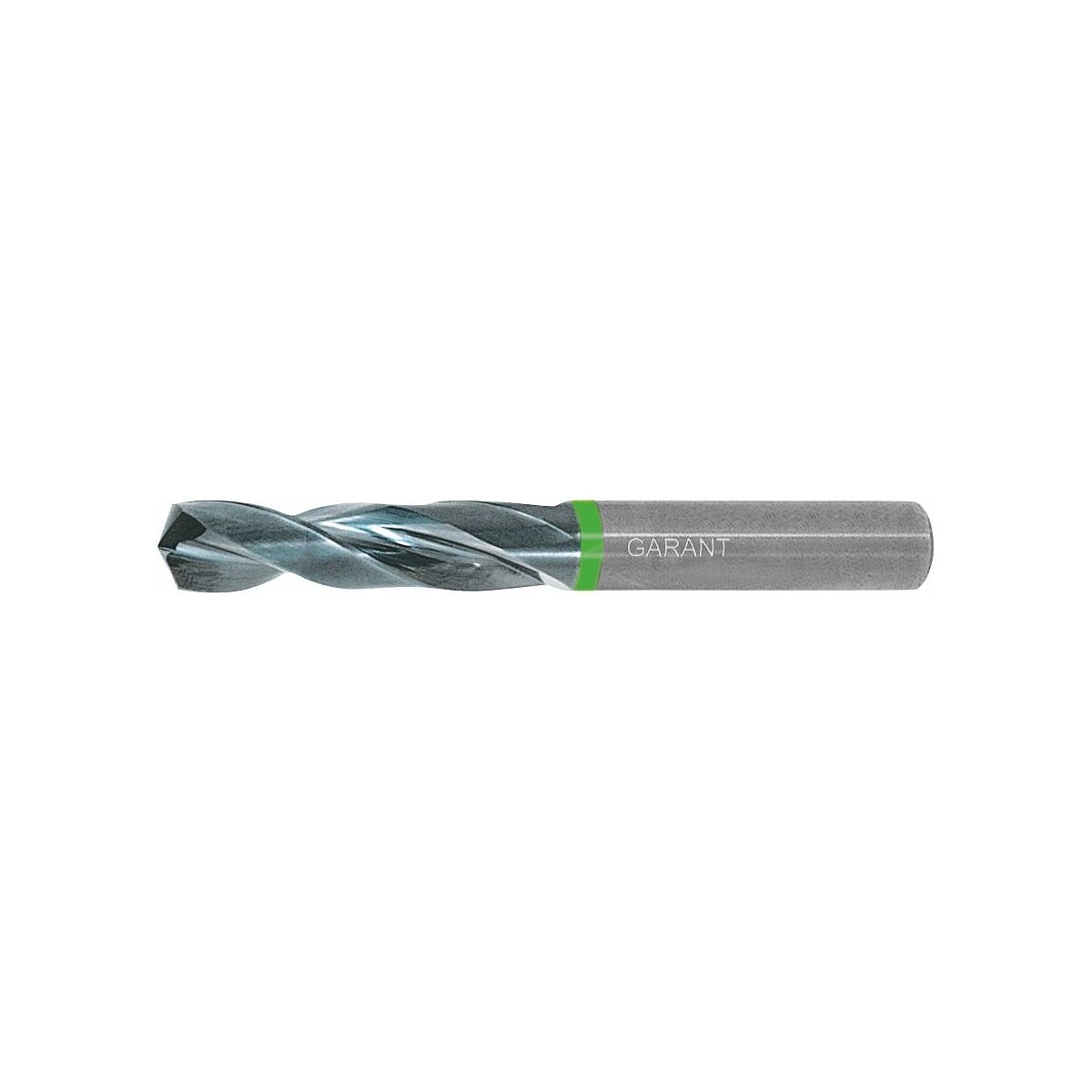

122440 3.9 cверло твердосплавное

Главная

Сверла по металлу

Твердосплавные сверла

Арт: 46974

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

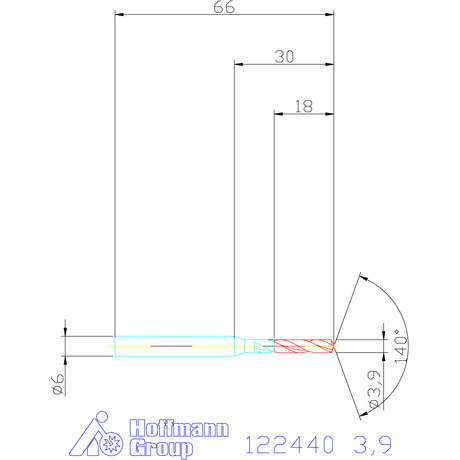

122440 3,9 схема твердосплавного сверла с размерами

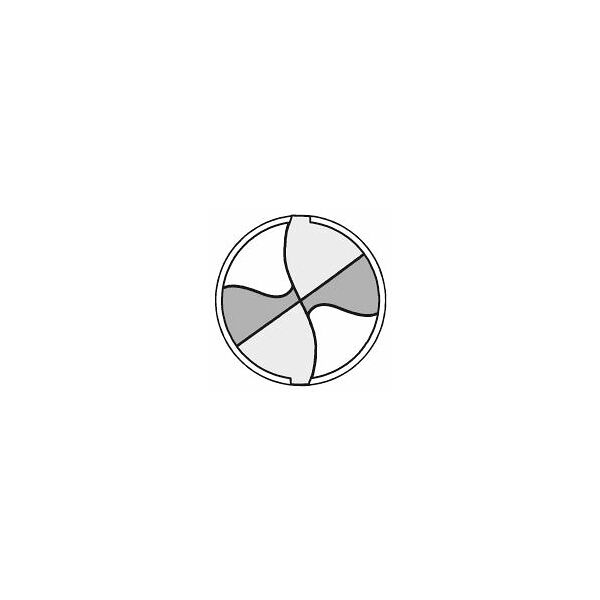

122440 3,9 твердосплавное сверло без отверстий подвода СОЖ

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PSK

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

3.9

Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

4xD

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

18,2

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

Все характеристики

Цена по запросу

Узнать цену

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PSK
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

3.9
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

4xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

18,2
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

66

Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внешний
Марка сплава, используемого при изготовлении инструмента. Как правило, применяются твердые и быстрорежущие стали.

Материал сверла

VHM
Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.

Покрытие

TiAlN
Параметр, определяющий исполнение рабочей части. Чем больше угол при вершине, тем с более твердыми материалами возможна работа.

Угол при вершине, δ

140°
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

122250

Описание

Твердосплавное сверло с усиленной сердцевиной и специальной подточкой, обеспечивающей высокую точность центрирования сверла. Выпуклый профиль скругленных режущих кромок и особая форма канавок дают короткую стружку, в том числе при обработке материалов, дающих при использовании другого инструмента длинную стружку.
Подача f в стали < 1100 Н/мм² - 0,11 мм/об.
Цилиндрический хвостовик DIN 6535 HA.

Предназначено для обработки:
- углеродистых и легированных сталей с пределом прочности:
- < 500 МПа
- < 750 МПа
- < 900 МПа
- < 1100 МПа
- < 1400 МПа
- титановых сплавов с пределом прочности > 850 МПа
- серых чугунов и высокопрочных чугунов
Универсальное применение.
Рекомендуется использование СОЖ и без СОЖ.
