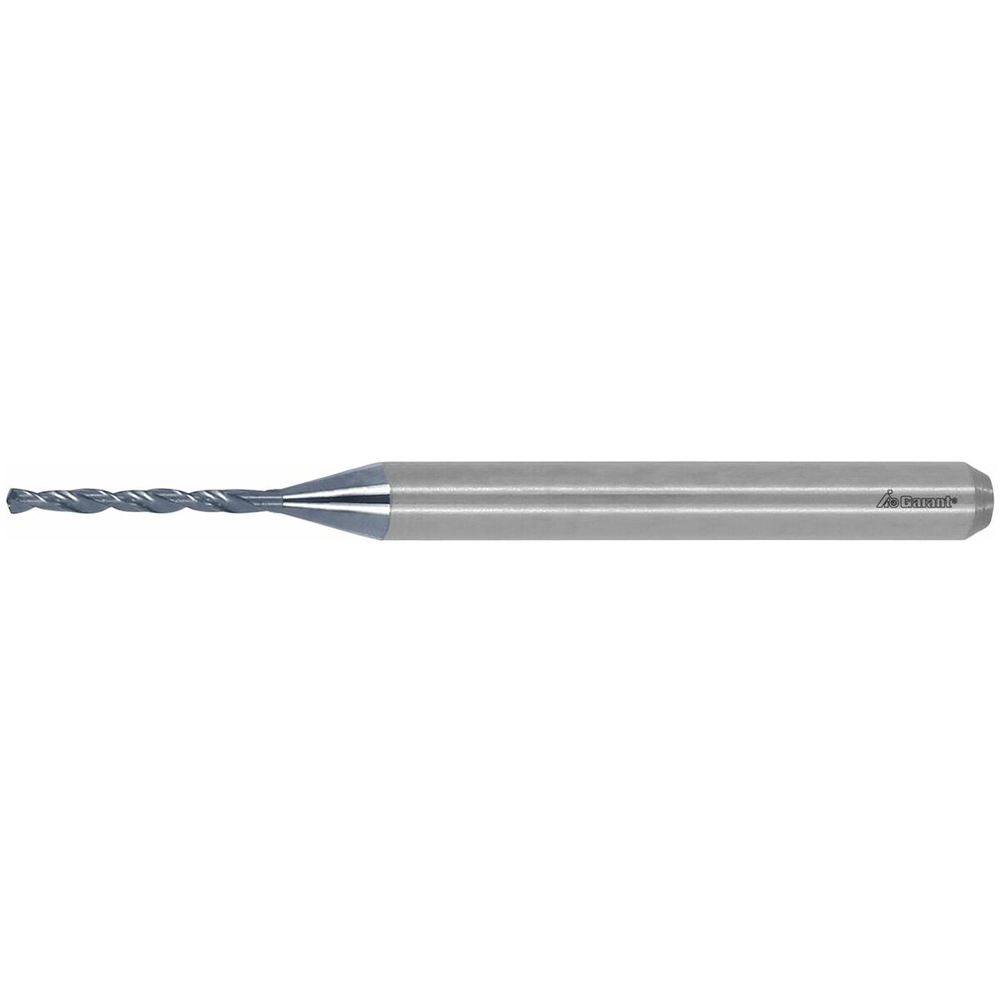

121220 1,65 cверло твердосплавное

Главная

Сверла по металлу

Твердосплавные сверла

Арт: 46942

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

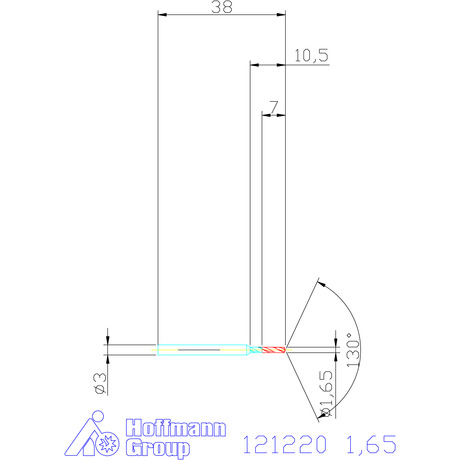

121220 1,65 схема твердосплавного сверла с размерами

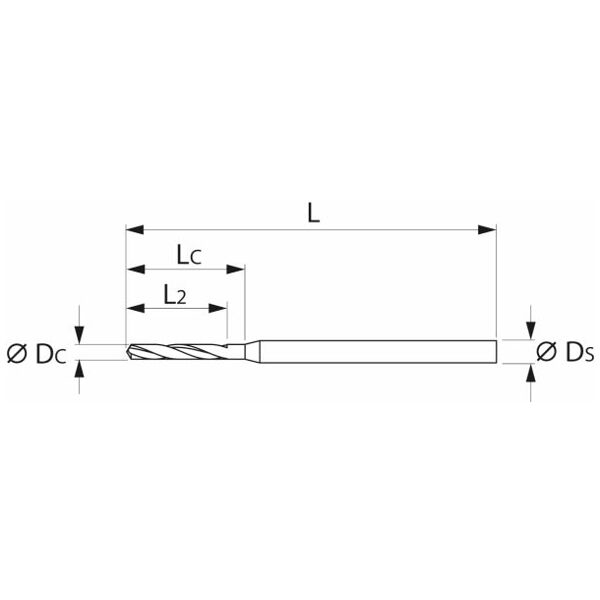

121220 1,65 схема твердосплавного сверла

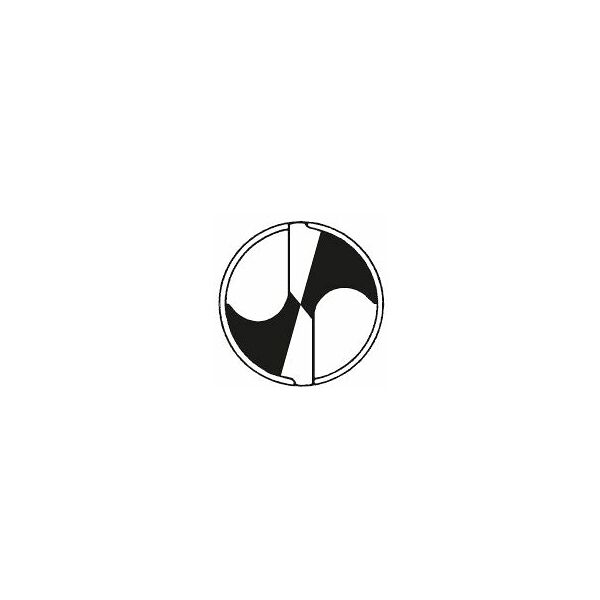

121220 1,65 схема твердосплавного сверла вид спереди

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNH

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

1.65

Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

1.5xD

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

8,1

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

Все характеристики

Цена по запросу

Узнать цену

Наличие:
На складе

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNH
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

1.65
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

1.5xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

8,1
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

38
Дополнительные особенности устройства, расширяющие его функционал. Например, наличие глубиномера, вспомогательных корректирующих систем и т.д.

Особенности

Удлиненное

Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внешний
Марка сплава, используемого при изготовлении инструмента. Как правило, применяются твердые и быстрорежущие стали.

Материал сверла

VHM
Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.

Покрытие

TiAlN
Параметр, определяющий исполнение рабочей части. Чем больше угол при вершине, тем с более твердыми материалами возможна работа.

Угол при вершине, δ

130°
Нормативный параметр, определяющий профиль канавки и возможность работы с материалами различной твердости.

Тип заточки

N
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

121220

Описание

Высокопроизводительное микросверло с очень длинной спиралью. Низкие радиальные биения и прецизионная заточка для высокопроизводительной обработки стали.
Подача f в стали < 1100 Н/ мм² - 0,04 мм/об.
Номинальный допуск ∅ + 0.004 мм.

Предназначено для обработки:
- алюминиевые пластмассы
- алюминиевых сплавов дающих, короткую стружку
- литейных алюминиевых сплавов > 10% Si
- углеродистых и легированных сталей с пределом прочности:
- < 500 МПа
- < 750 МПа
- < 900 МПа
- < 1100 МПа
- < 1400 МПа
- инструментальных сталей Toolox твердостью 55 HRC
- коррозионно-стойких сталей с пределом прочности:
- < 900 МПа
- > 900 МПа
- титановых сплавов с пределом прочности > 850 МПа
- серых чугунов и высокопрочных чугунов
- латуни и бронзы
Универсальное применение.
Рекомендуется использование СОЖ.
