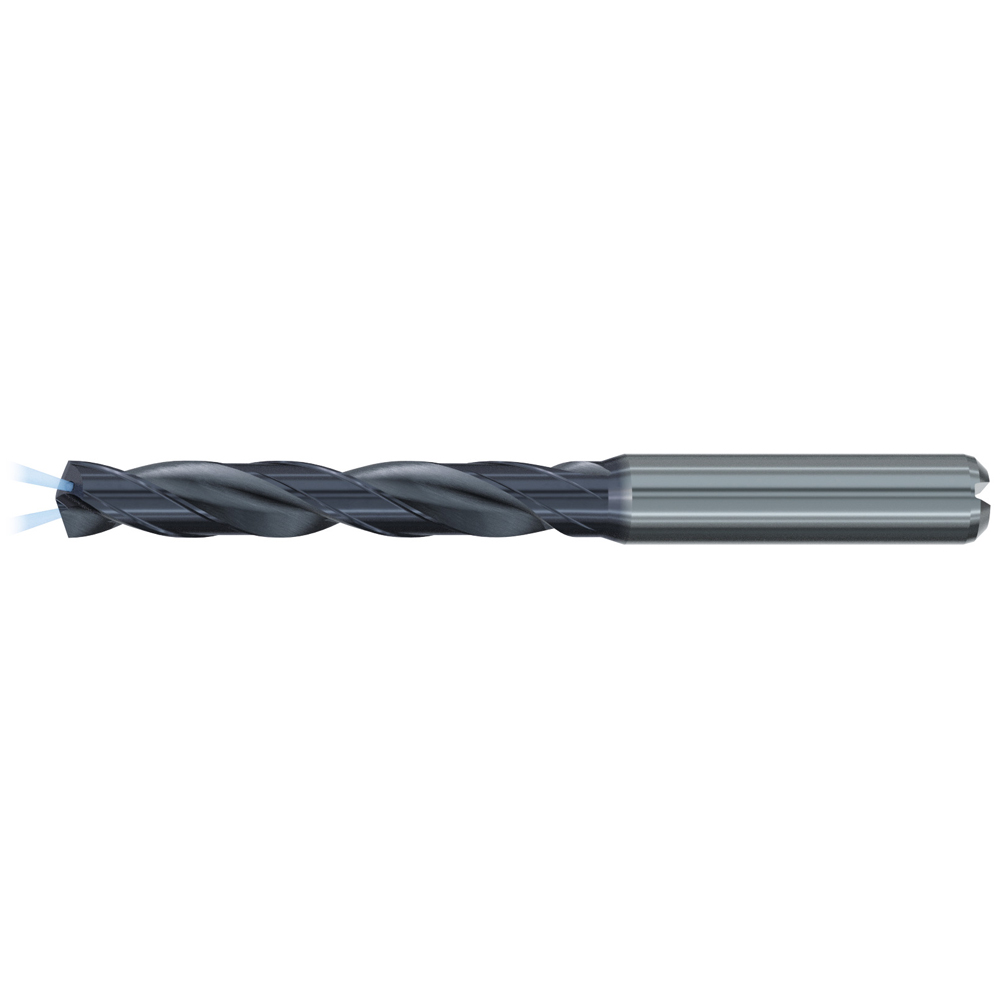

TA211344.0980 cверло твердосплавное под СОЖ

Главная

Сверла по металлу

Твердосплавные сверла

Арт: 46935

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

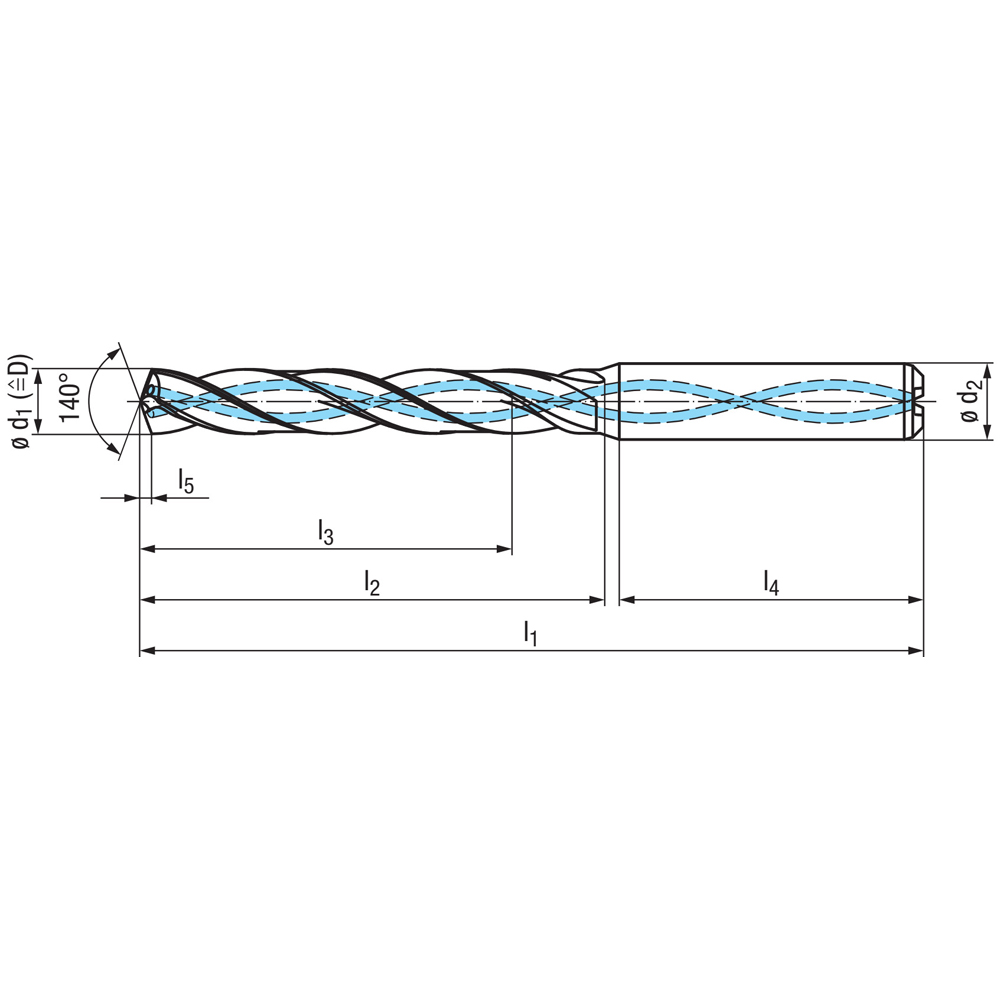

ta211344.0980 схема твердосплавного сверла

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNH

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

9.8

Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

5xD

Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

103

Все характеристики

Цена по запросу

Узнать цену

Нет в наличии. Возможность заказа

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Сроки поставки сообщим в обратной связи

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNH
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

9.8
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

5xD
Длина рабочей части сверла/фрезы, определяющая предельное погружение инструмента/при работе.

Рабочая длина, Lc

61
Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

103
Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внутренний

Тип защитного покрытия на поверхности сверла. Fire – многослойное, TiN, TiAIN, AITiN, TiCN, DLC – однослойное.

Покрытие

TIALN-T14
Параметр, определяющий исполнение рабочей части. Чем больше угол при вершине, тем с более твердыми материалами возможна работа.

Угол при вершине, δ

140°
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

TA211344
Размерность тыльной части хвостовика и класс точности его изготовления, зажимаемой патроном.

Диаметр хвостовика, d2 h6

10
L3 (мм)

49
L4 (мм)

40

Описание

Твердосплавное спиральное сверло EF-Drill, 5xD, DIN 6537L в стальной геометрии для использования со сталью, легированной сталью, никелевыми сплавами, чугуном и цветными материалами для обработки деталей.
Внутренние каналы охлаждения для высокой надежности процесса.
Конструкция канавок с двойным краем для улучшения направления и качества отверстий.
Допуск на резание: m7
Допуск по диаметру хвостовика: h6
Правостороннее вращение.
L5: 1,8 мм

Область применения:
P1.1-Стали для холодной штамповки, конструкционные стали, стали для свободной резки и т.д. <= 600 Н/мм²
P2.1-Конструкционные стали, цементуемые стали, стальные отливки и т.д. <= 800 Н/мм²
P3.1-Цементационные стали, термообрабатываемые стали, стали для холодной обработки и т.д. <= 1000 Н/мм²
P4.1-Термообрабатываемые стали, стали для холодной обработки, азотируемые стали и т.д. <= 1200 Н/мм²
P5.1-Высоколегированные стали, стали для холодной обработки, стали для горячей обработки и т.д. <= 1400 Н/мм²
M1.1-Ферритные, мартенситные <= 950 Н/мм²
K1.1-Чугун с пластинчатым графитом (GJL) 100-250 Н/мм²
K1.2-Чугун с пластинчатым графитом (GJL) 250-450 Н/мм²
K2.1-Чугун с нодулярным графитом (GJS) 350-500 Н/мм²
K2.2-Чугун с конкретным графитом (GJS) 500-900 Н/мм²
K3.1-Чугун с вермикулярным графитом (GJV) 300-400 Н/мм²
K3.2-Чугун с вермикулярным графитом (GJV) 400-500 Н/мм²
K4.1-Легированный чугун (GTMW, GTMB) 250-500 Н/мм²
K4.2-Легированный чугун (GTMW, GTMB) 500-800 Н/мм²
N1.5-Алюминиевые литые сплавы 7% < Si <= 12%
N2.1-Чистая медь, низколегированная медь <= 400 Н/мм²
N2.2- из медно-цинковых сплавов (латунь, с длительным зазубриванием) <= 550 Н/мм²
N2.3- из медно-цинковых сплавов (латунь, с коротким сколом) <= 550 Н/мм²
N2.4-из медно-алюминиевых сплавов (алюминиевая бронза, с длинными сколами) <= 800 Н/мм²
N2.5-из медно-оловянных сплавов (оловянная бронза, с длинным сколом) <= 700 Н/мм²
N2.6-из медно-оловянных сплавов (оловянная бронза, с коротким сколом) <= 400 Н/мм²
N2.7-Специальные медные сплавы <= 600 Н/мм2
N2.8-Специальные медные сплавы <= 1400 Н/мм2
H1.1-Высокопрочные стали, закаленные стали, твердое литье 44 - 50 HRC
H1.2-Высокопрочные стали, закаленные стали, твердое литье 50 - 55 HRC
