801.20-18D0900 головка для сверла со сменными пластинами

Главная

Сверла по металлу

Сопутствующие товары

Арт: 47902

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

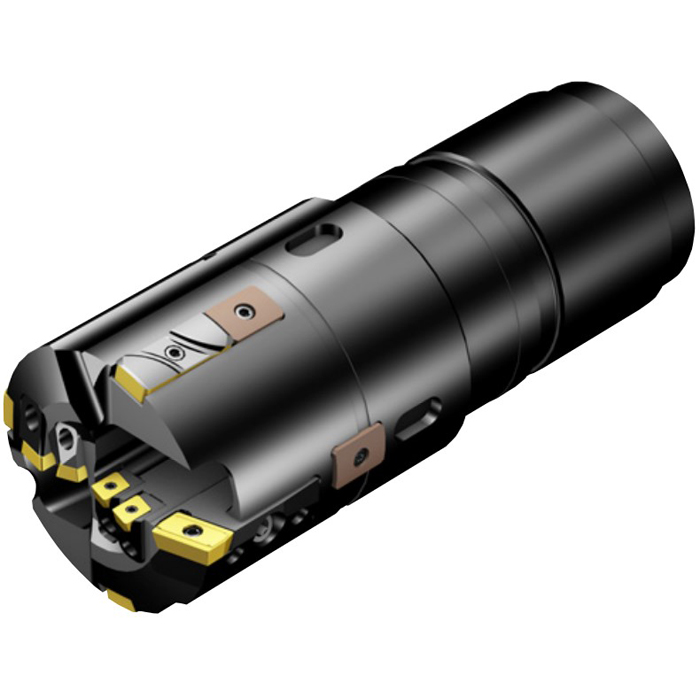

801.20-18d0900 сверло со сменными пластинами

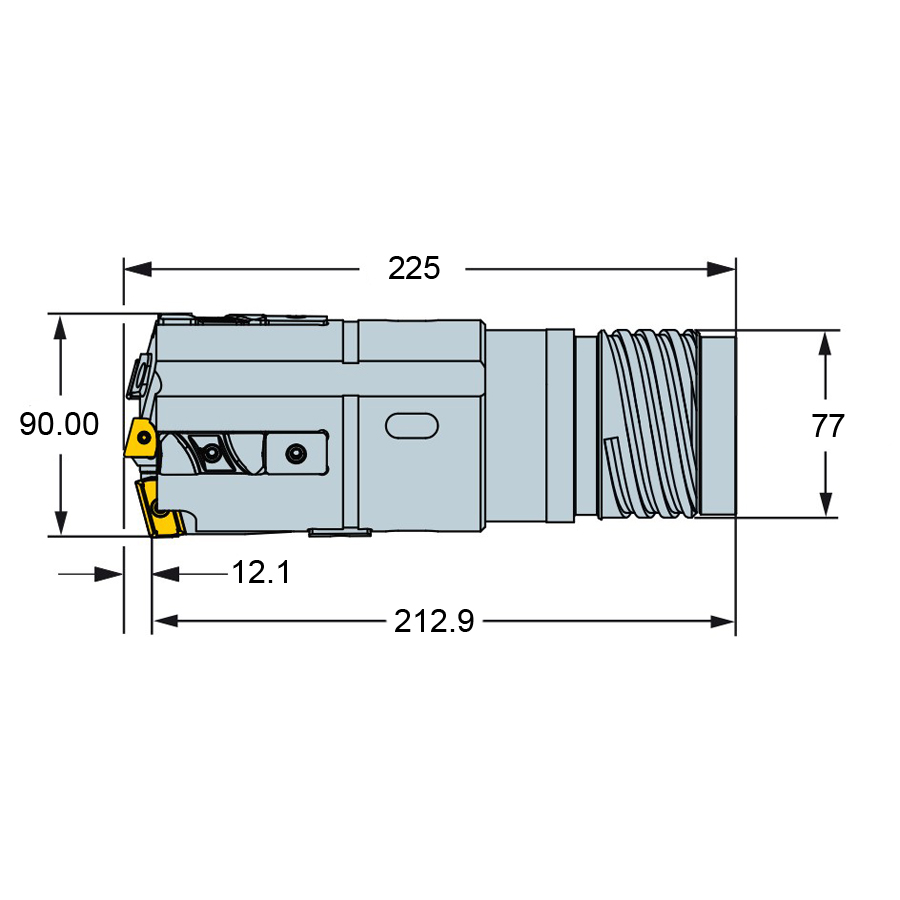

801.20-18d0900 схема сверла со сменными пластинами с размерами

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNS

Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

150xD

Исполнение твердосплавных пластин, совместимых с представленными корпусами сверл.

Подходящие пластины

R424.9 / 800..M-C-G / 800..M-C-L / 800..M-I-G / 800..M-I-L

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

225

Все характеристики

Цена по запросу

Узнать цену

Нет в наличии. Возможность заказа

Бесплатная доставка по РФ со склада

Сроки поставки сообщим в обратной связи

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKNS
Внешний диаметр инструмента, определяющий размерность формируемого отверстия.

Диаметр, мм (D)

90
Предельная глубина, на которую погружается сверло. Параметр рассчитывается в привязке к диаметру.

Глубина сверления

150xD
Исполнение твердосплавных пластин, совместимых с представленными корпусами сверл.

Подходящие пластины

R424.9 / 800..M-C-G / 800..M-C-L / 800..M-I-G / 800..M-I-L

Общая длина инструмента, включающая рабочую часть и хвостовик. Учитывается при подборе сверла под определенный тип оборудования.

Общая длина, L

225
Способ подачи охлаждающей жидкости: внешний – снаружи, внутренний – изнутри, через специальный канал.

Тип охлаждения

Внутренний
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Серия сверла

CoroDrill 801

Описание

Головка со сменными пластинами для высокопроизводительного сверления глубоких отверстий.

Преимущества
- Высокая надёжность процесса обработки
- Повышенная гибкости благодаря расширенному диапазону радиальной регулировки
- Жесткая конструкция с тремя опорно-направляющими пластинами
- Высокая эффективность и продолжительная стойкость за счет новой системы режущих и опорно-направляющих пластин
- Возможность регулировки диаметра сверления вне инструментального цеха

Область применения
- Главным образом для обработки материалов групп ISO P, M и S
- Широкий диапазон диаметров
- Для нефтегазовой, аэрокосмической и металлургической промышленности

Технические особенности
- Улучшенная конструкция каналов для подвода СОЖ
- Улучшенная конструкция стружколома для более эффективной эвакуации стружки
- Шлифованный участок для контроля биения
- Установочная метка для легкого позиционирования головки в штанге

Шероховатость поверхности, Ra: 2 мкм
Точность отверстия: IT10

Радиальное смещение - 2.00
Центральная пластина 800-08 T3 08M-C-G
Промежуточная пластина 800-12 T3 08M-I-G
Периферийная пластина R424.9-180608-22
Центральная резцовая вставка L801-08T3C
Промежуточная резцовая вставка R801-12T3I
Периферийная резцовая вставка R801-1806P
