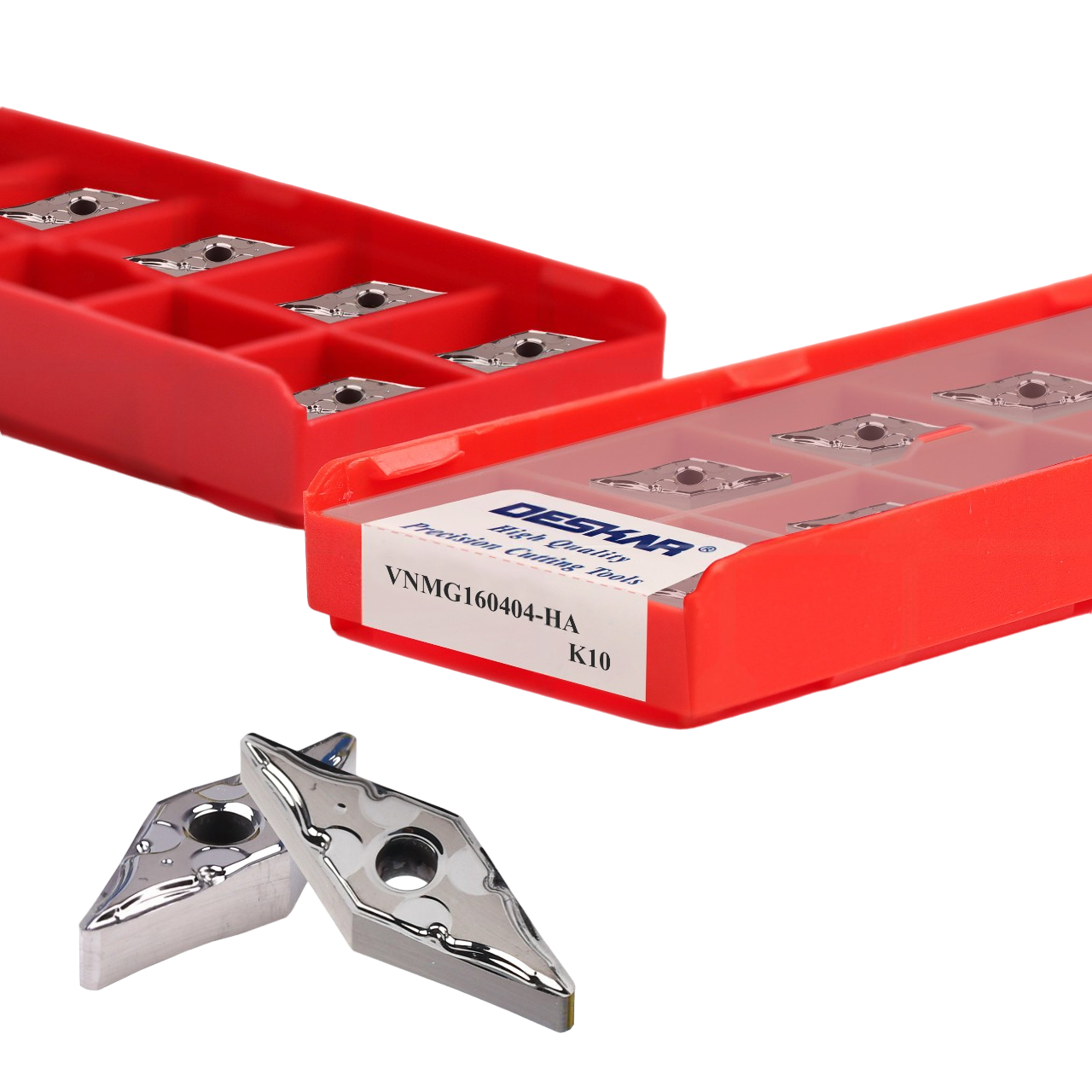

VNMG 160404 HA K10 пластина для точения DESKAR — официальный дилер

Главная

Твердосплавные пластины

Пластины для точения

VNMG 160404 HA K10 пластина для точения DESKAR

Арт: 30582

Скачать каталог DESKAR (ru) (en)

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

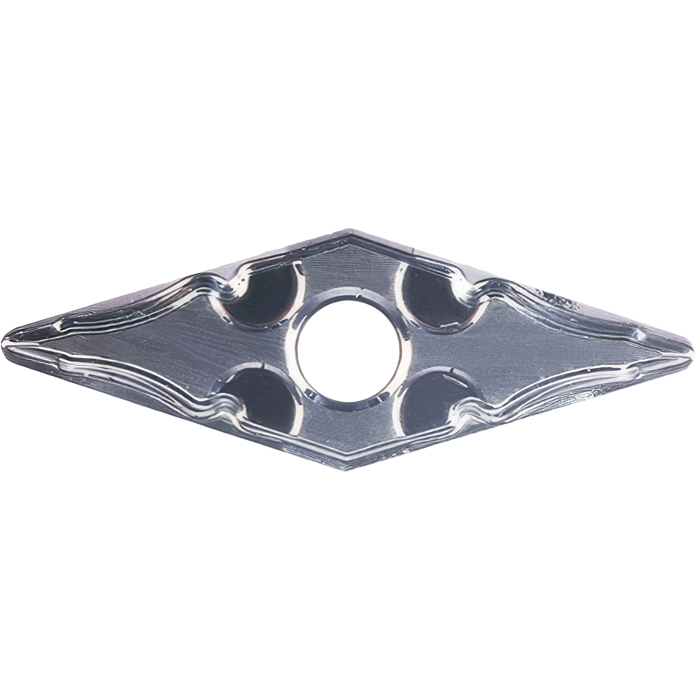

Фото 2: VNMG 160404 HA K10 пластина для точения DESKAR

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

V-ромбическая 35°

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

VNMG

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

16.6

Толщина пластины, S (мм)

4.76

Все характеристики

Цены указаны с НДС

175 ₽ | шт

В корзину

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

N
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

V-ромбическая 35°
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

VNMG
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

16.6
Толщина пластины, S (мм)

4.76
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.4
Диаметр (внутренний), d (мм)

3.81
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

9.525
Стружколом

HA

Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

K10
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).

Вид обработки

L (чистовая)
Вид пластины

твердосплавная
Задний угол

N
Класс точности

M
Конструктивные особенности пластины

G
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Код производителя

D0000198
Артикул производителя

1089

VNMG

Твердосплавная сменная пластина VNMG для точения по металлу ромбической формы 35°.
Пластина двусторонняя со стружколомом, с отверстием.
Задний угол 0° (негативная) Допуск: m: ±0.08-±0.18. D1: ±0.05-±0.15. S1: ±0.13.

Сплав K10

Сплав K10 с серебристым покрытием предназначен для обработки алюминия. Конструкция режущей кромки, которая позволяет улучшить точность реза и повысить прочность резца, эффективно уменьшая сопротивление трению между режущей кромкой и кромкой детали.

Типовая конструкция делает резец пригодным даже для обработки профиля из алюминиевого сплава. Используется для сменных режущих пластин отрезных и канавочных.

Стружколом HA

Универсальная и чистовая обработка. Стружколом с хорошей ударопрочностью. Острая режущая кромка обеспечивает небольшие усилия резания.

Специальная особопрочная главная режущая кромка. Предназначена для обработки низкоуглеродистых и нержавеющих сталей и алюминия.

Диапазон применения: Подача - 0.03~0.3 мм/об; Глубина резания - 0.5~2.5 мм.

Режимы резания для сплавов Deskar

Внимание! Данные режимы носят рекомендательный характер. Величина режимов зависит от многих факторов – жесткости закрепления заготовки, ее вылета, состояния и материала, радиуса и размера пластины, жёсткости и мощности станка и т.д. Ориентируясь на рекомендуемые данные, исходя из ваших условий, опытным путем подбирайте оптимальные для производительности и стойкости инструмента режимы обработки.
