PNMU 1308DNSR M M8330 пластина фрезерная

Главная

Твердосплавные пластины

Сменные пластины для фрез

Арт: 64063

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

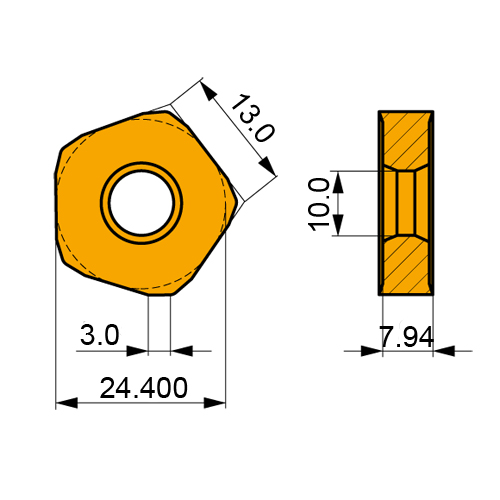

Фото 1: PNMU 1308DNSR M M8330 пластина фрезерная

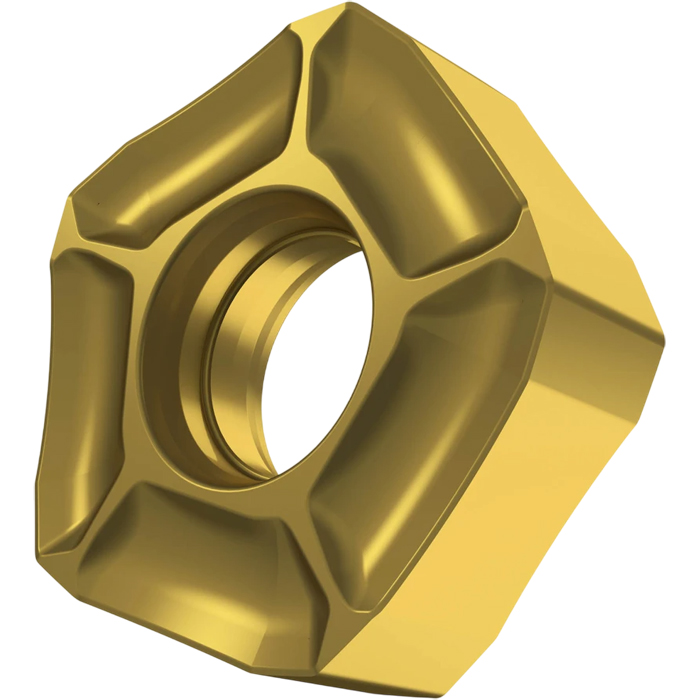

Фото 2: PNMU 1308DNSR M M8330 пластина фрезерная

Фото 3: PNMU 1308DNSR M M8330 пластина фрезерная

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PKM

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

P-пятигранная

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

PNMU

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

Толщина пластины, S (мм)

7.94

Все характеристики

Цены указаны с НДС

2 352 ₽ | шт

Продажа данного товара соуществляется упаковками по 10 пластин.

23 520 ₽ | уп (10 шт)

Уточнить сроки поставки

Нет в наличии. Возможность заказа

Бесплатная доставка
при заказе от 3 000 ₽

до ПВЗ ТК вашего города

Сроки поставки сообщим в обратной связи

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PKM
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

P-пятигранная
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

PNMU
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

13
Толщина пластины, S (мм)

7.94
Диаметр (внутренний), d (мм)

10,0

Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

24,400
Стружколом

M - фрезерный
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

M8330
Качество обработки поверхности после прохода инструмента. Черновое – минимальное, величина съема материала большая, получистовое – среднее, чистовое -максимальное, с минимальным съемом материала (финишная обработка).

Вид обработки

R (черновая)
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Код производителя

З-0357

Описание

Двухсторонняя пластина для фрезерования PNMU 1308 со стружколомающей геометрией, пятигранная для максимальной глубины резания 10.0 мм, точностью ISO M и M геометрией с закругленными режущими кромками и фаской, M8330 сплав с PVD покрытием.
Применение СОЖ: не очень хорошее влияние на стойкость.

pnmu

Сплав M8330

Самый универсальный твердый сплав для фрезерования практически любых материалов. Обладает стабильностью в неблагоприятных условиях обработки, применяется на умеренных скоростях резания, требует особого внимания при использовании с СОЖ.
