NNMU 200708ZEN MP VP15TF пластина фрезерная

Главная

Твердосплавные пластины

Сменные пластины для фрез

Арт: 64040

ВКонтакте Телеграм

В избранное В сравнение Уже в сравнении

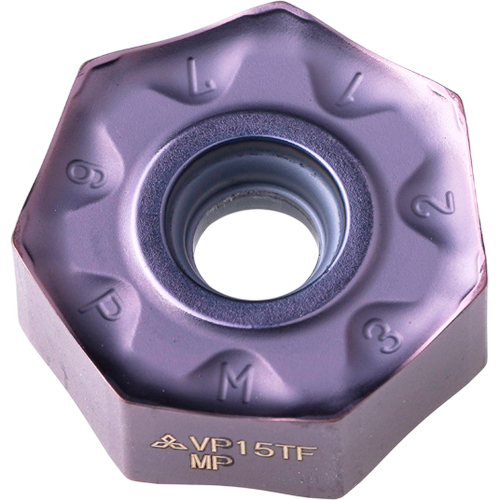

Фото 1: NNMU 200708ZEN MP VP15TF пластина фрезерная

Фото 2: NNMU 200708ZEN MP VP15TF пластина фрезерная

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKSH

Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

Z-другая форма

Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).

Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

NNMU

Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

Длина режущей кромки, L (мм)

Толщина пластины, S (мм)

7.28

Все характеристики

Цены указаны с НДС

2 352 ₽ | шт

Продажа данного товара соуществляется упаковками по 10 пластин.

23 520 ₽ | уп (10 шт)

В корзину

Наличие:
на складе

Бесплатная доставка

Москва и область

1-2 дня

Санкт-Петербург

2-3 дня

По России

3-5 дней

Технические характеристики:

Материал заготовки, который может быть обработан наилучшим образом инструментом из сплава, рекомендованного производителем.

Обрабатываемый материал

PMKSH
Форма пластины выбирается в соответствии с углом в плане. Для повышения эффективности и продления срока службы инструмента рекомендуется максимально возможное значение.

Форма пластины

Z-другая форма
Марка пластины содержит краткие сведения о характеристиках. Она имеет установленный формат, расшифровывается посредством специальных таблиц (ссылка).
Пример расшифровки стандартной 4-значной маркировки CCMT:
С - форма пластины.

Марка пластины

NNMU
Размерность рабочей части, контактирующей с материалом заготовки. Параметр соответствует общим габаритам инструмента.

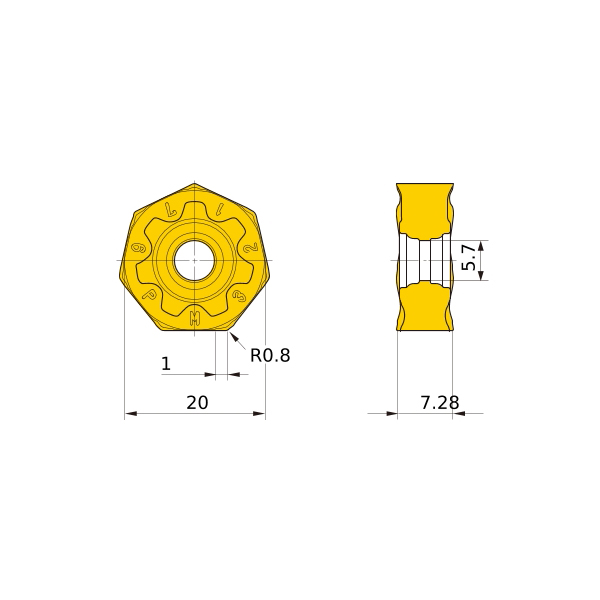

Длина режущей кромки, L (мм)

20
Толщина пластины, S (мм)

7.28
Параметр, влияет на степень шероховатости детали после обработки. Чем прочнее обрабатываемый материал, тем меньше должен быть радиус. Как правило глубина резания должна быть не меньше чем <span style="color: #3

Радиус скругления, r (мм)

0.8

Диаметр (внутренний), d (мм)

5,7
Диаметр вписанной окружности пластины. Параметр влияет на геометрию поверхности детали после обработки, выражается в дюймах и мм.

IC (мм)

20,0
Стружколом

MP
Марка сплава используемого при изготовлении пластин. Производители применяют твердые порошковые составы, обеспечивающие высокую устойчивость к износу и длительное сохранение заточки.

Обозначение сплава

VP15TF
Учетный код, устанавливаемый производителем. Он упрощает поиск продукции в каталоге и работу с технической документацией по ней.

Код производителя

З-0326

nnmu

Сплав VP15TF

Универсальный, подходит для обработки стали, нержавеющей стали, чугуна, жаропрочных сплавов и труднообрабатываемых материалов. Группа обрабатываемых материалов по ISO: P, M, K, S, H.

Стружколом MP

Первая рекомендация для получистовой обработки углеродистых и легированных сталей. Подходит для чистовой и получистовой обработки. Геометрия стружколома предназначена для копировальных операций и обратного точения. Геометрия режущей кромки разработана для оптимального сочетания остроты и сопротивления разрушению. Негативные пластины с отверстием.
