Маркировка токарных державок: расшифровка и подбор инструмента
Токарные державки обеспечивают фиксацию твердосплавных пластин и обработку металлических заготовок. Инструмент активно используется в промышленности, доступен в нескольких вариациях:
- для наружного точения;
- для внутренней обработки;
- для нарезания резьбы;
- для выполнения отрезных операций и формирования канавок.
Все державки для пластин имеет маркировку. Это буквенно-цифровое обозначение, содержащие всю информацию о геометрии державки.
Державки для наружного точения
Державки для токарных пластин, для наружнего точения, имеют 10-значную маркировку.

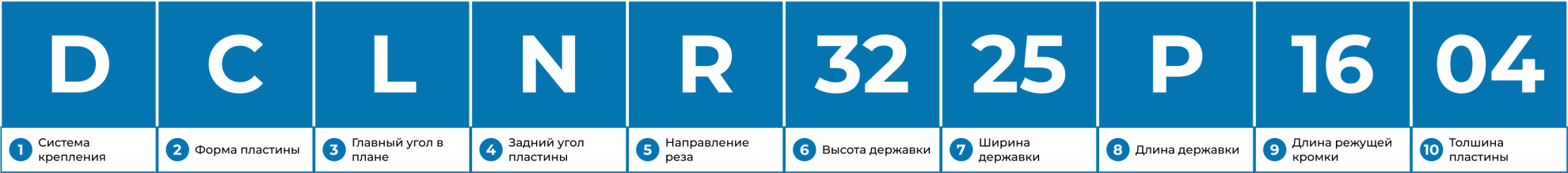

Рис. 1 Маркировка державки для наружного точенияРасшифровка обозначения державки со сменными пластинами для наружного точения.
- Система крепления.
- Форма пластины.
- Главный угол в плане.
- Задний угол пластины.
- Направление реза.
- Высота державки.
- Ширина державки.
- Длина державки.
- Длина режущей кромки.
- Толшина пластины.
Каждый параметр державки под пластины имеет несколько вариаций.
Система крепления
Существует несколько вариантов крепления сменной пластины: с прижимом сверху, прижимом повышенной жесткости и прижимом клин-прихват. Возможно использование фиксирующих элементов в виде рычагов и винтов.

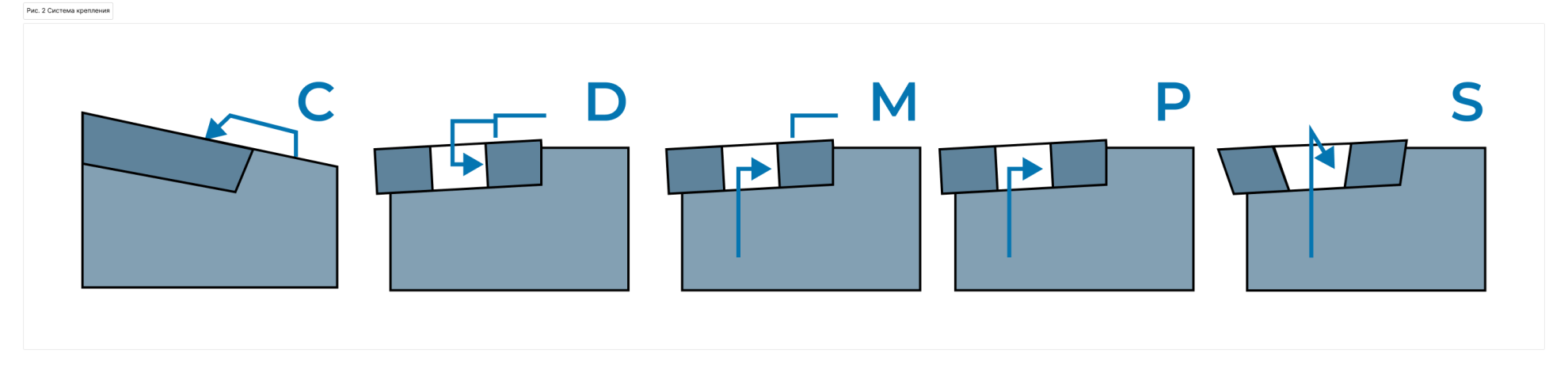

Рис. 2 Система крепленияФорма пластины
Державки для токарного станка совместимы с пластинами 12 форм. Среди них классические решения (ромбы, квадраты и круги), а также продукция со сложной геометрией.

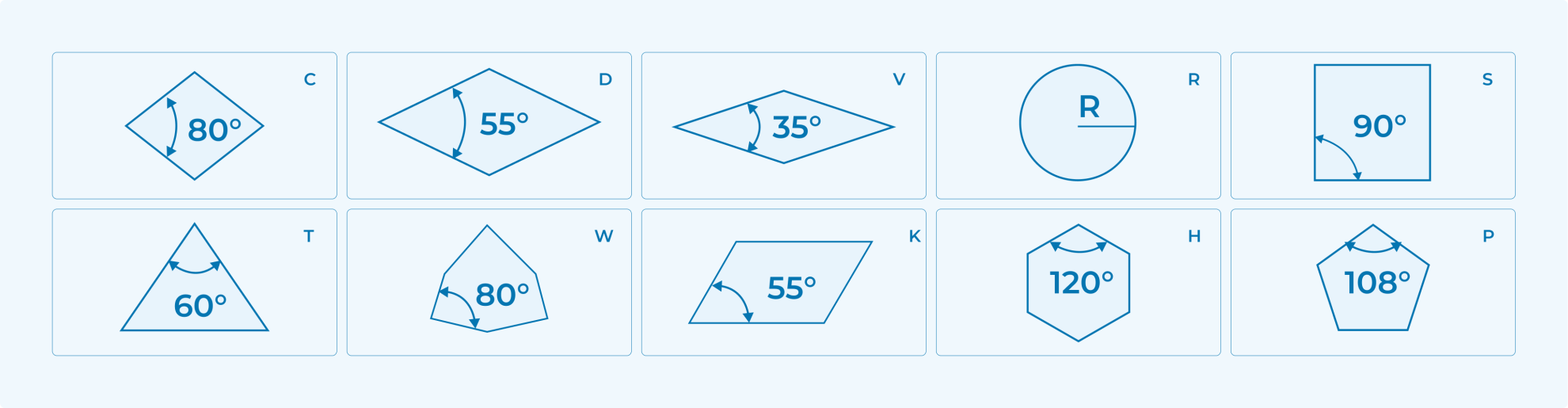

Рис. 3 Форма пластиныГлавный угол в плане
Угол между режущей кромкой пластины и поверхностью детали варьируется от 45 до 117,5 градусов. Параметр подбирается с учетом материала заготовки и специфики выполняемых операций.
Рис. 4 Главный угол в планеПри увеличении угла в плане снижается риск вибраций, появляется возможность точения уступов и приложения большей силы резания. При этом возможно образование проточин на заготовках из жаропрочных сплавов.
Снижение угла в плане увеличивает радиальные силы, направленные на деталь, что провоцирует вибрации. Также снижается нагрузка на режущий инструмент, происходит уменьшение толщины стружки с ростом скорости подачи. Ключевой недостаток – невозможность обработки уступов с прямым углом.
Задний угол пластины
Задний угол сменных режущих пластин варьируется от 5 до 11 градусов. Возможна работа с инструментом без заднего угла. Последний имеет повышенную прочность кромки, является оптимальным решением для сложных условий.
Рис. 5 Задний угол пластиныИнструмент с большим углом характеризуется повышенной геометрической проходимостью, малой вибрацией и силой реза, а также высоким риском повреждения кромки. Небольшой угол увеличивает прочность кромки, силу реза и скорость подачи, при этом повышает риск возникновения вибраций.
Направление реза
Державки токарные со сменной пластиной доступны в трех вариациях: левая (L), правая (R) и нейтральная (N). Последний вариант допускает работу в обоих направлениях.
Рис. 6 Направление резаГабаритные размеры инструмента
Пункты 6 – 9 маркировки посвящены габаритным размерам державок токарных резцов. Они позволяют определиться с высотой, шириной и длиной инструмента, а также длиной режущей части кромки (I).
Габаритные размеры выбираются с учетом предельной глубины резания, особенностей оборудования и обрабатываемых заготовок.
Рис. 7 Высота державки
Рис. 8 Ширина державки
Рис. 9 Длина державки

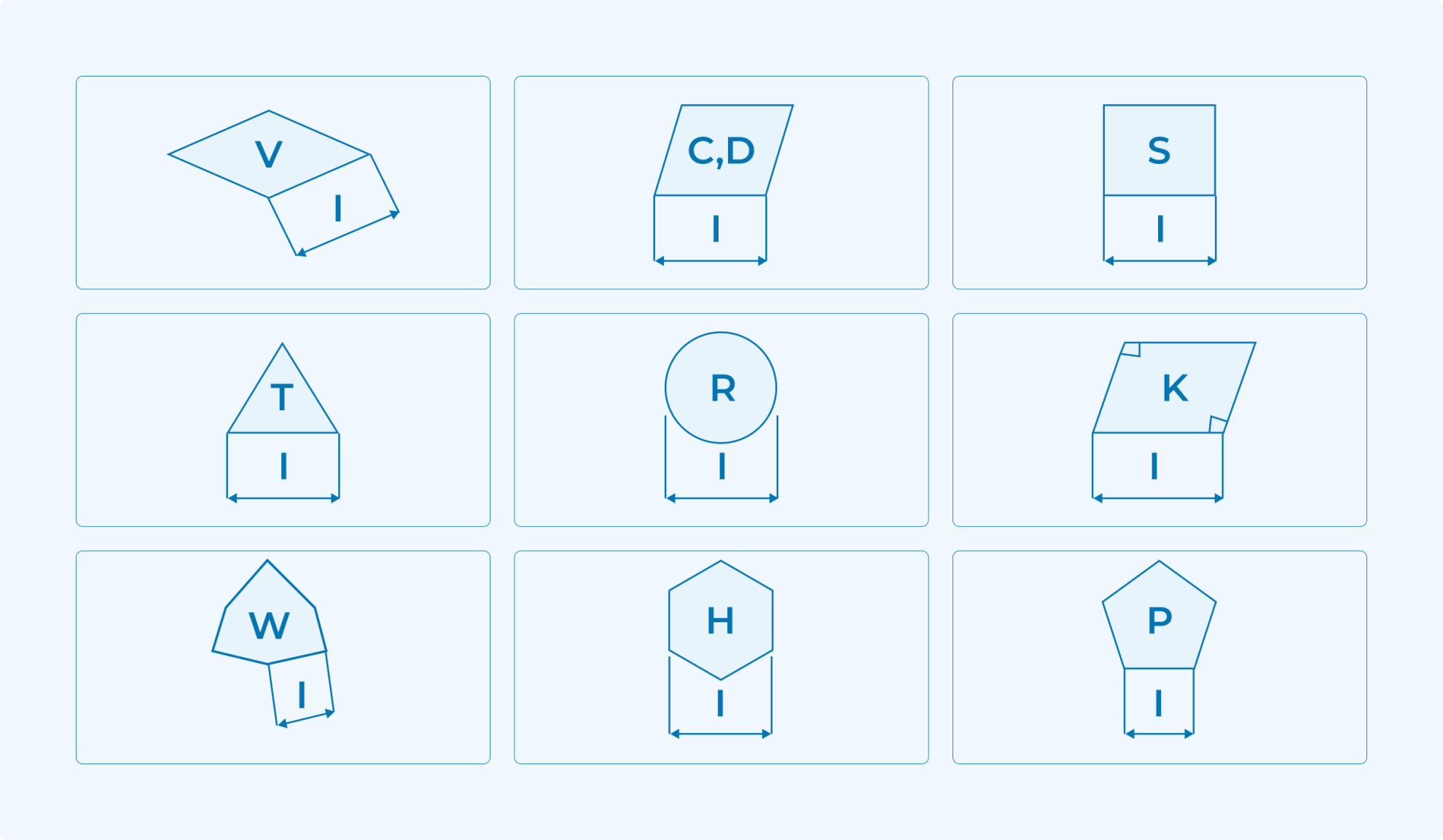

Рис. 10 Длина режущей кромки державки для наружной обработкиПоследний пункт маркировки державок для сменных пластин связан с дополнительными сведениями. Цифровые значения соответствуют размерности пластины. Буква «С» говорит о наличии стружколома.
Державки для внутренней обработки
Таблица: Дополнительные обозначения
| 03 | Режущая пластина 3,18 мм |
| 04 | Режущая пластина 4,76 мм |
| 06 | Режущая пластина 6,35 мм |
| 07 | Режущая пластина 7,93 мм |
| 09 | Режущая пластина 9,52 мм |
Маркировка державок под токарные пластины для внутренних работ также состоит из 10 позиций. Структура обозначения отличается от инструмента для наружного точения.

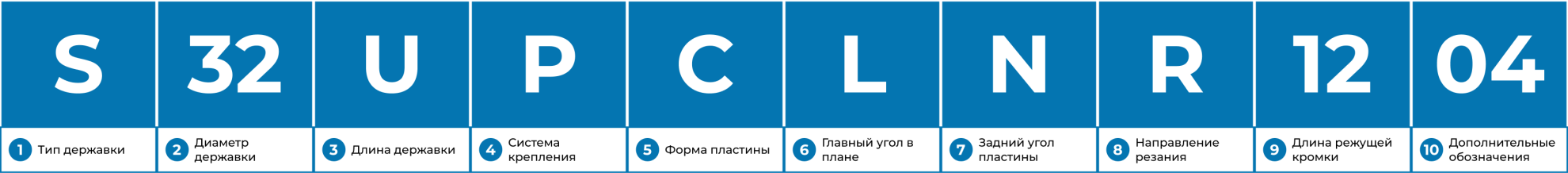

Рис. 12 Маркировка державки для внутренней обработкиРасшифровка параметров державки со сменными пластинами для внутренней обработки.
- Тип державки.
- Диаметр державки.
- Длина державки.
- Система крепления.
- Форма пластины.
- Главный угол в плане.
- Задний угол пластины.
- Направление резания.
- Длина режущей кромки.
- Дополнительные обозначения.
Первостепенное значение в маркировке отводится размерам инструмента, в то время как параметры фиксации и форма пластины вынесены во второй блок. Это же касается главного угла в плане и заднего угла пластины.
Тип державки
Наличие буквы S свидетельствует, что в токарной державке для сменных пластин отсутствует канал для подачи СОЖ. Это стоит учитывать при работах с интенсивным нагревом рабочей зоны.
Диаметр и длина державки
Купить державки для пластин, выполняющие внутреннюю обработку, предлагается в цилиндрическом исполнении. Это обусловлено спецификой эксплуатации инструмента. Диаметр изделий варьируется от 8 до 60 мм.

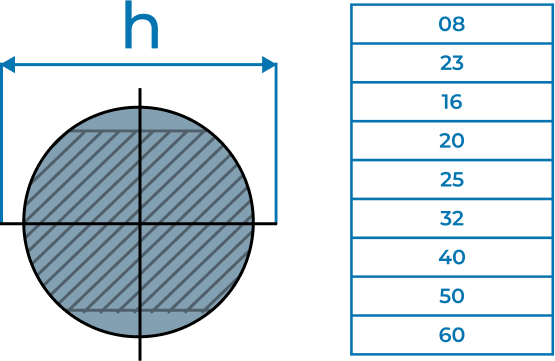

Рис. 13 Диаметр державкиДлина державки соответствует расстоянию от тыльной точки инструмента, до рабочей кромки пластины.

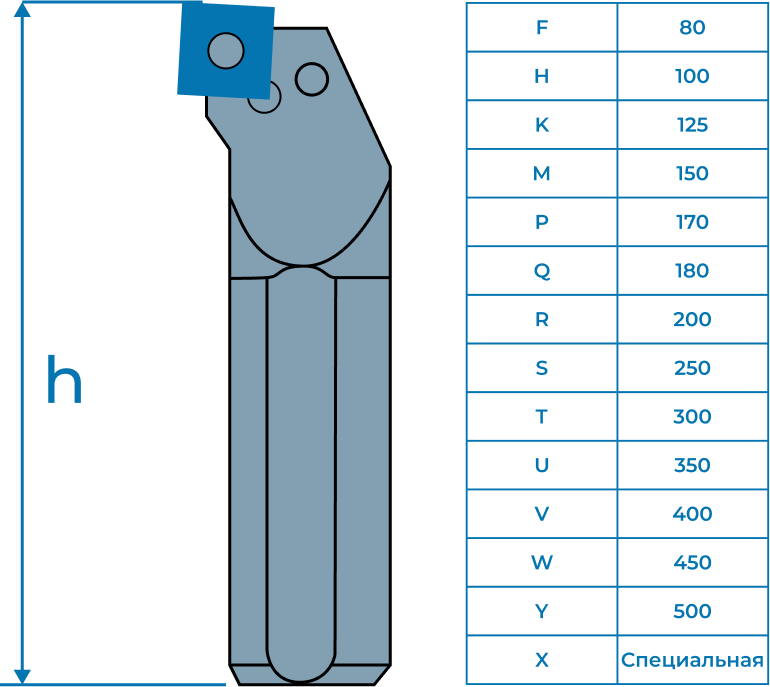

Рис. 14 Длина державкиСистема крепления и форма пластины
Система крепления инструмента для внутренней обработки не претерпела изменений. Как и в случае с державками для наружного точения используется прижим сверху, прижим повышенной жесткости и прижимом клин-прихват. В наличии вариации с рычагом и винтом.
При этом державки для внутренней обработки совместимы с пластинами 8 форм вместо 12.

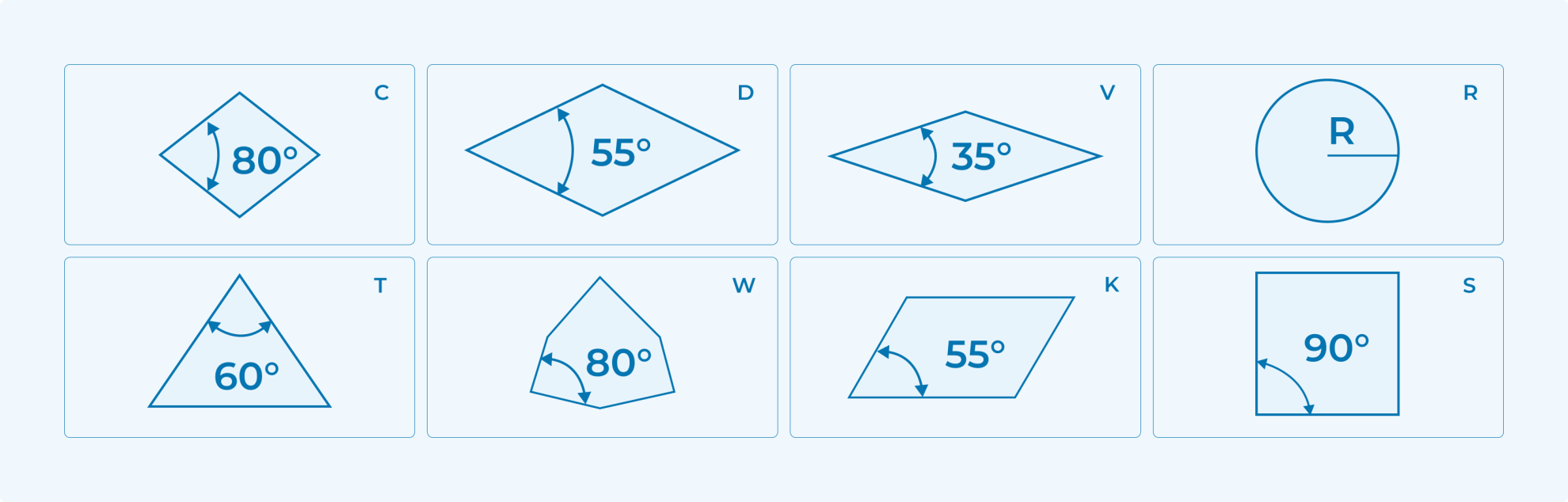

Рис. 15 Форма пластин державок для внутренней обработкиГлавный угол в плане и задний угол пластины
Главный угол в плане варьируется от 75 до 117,5 градусов. По аналогии с инструментом для наружных работ, увеличение параметра снижает риск вибраций, а уменьшение – риск преждевременного износа.

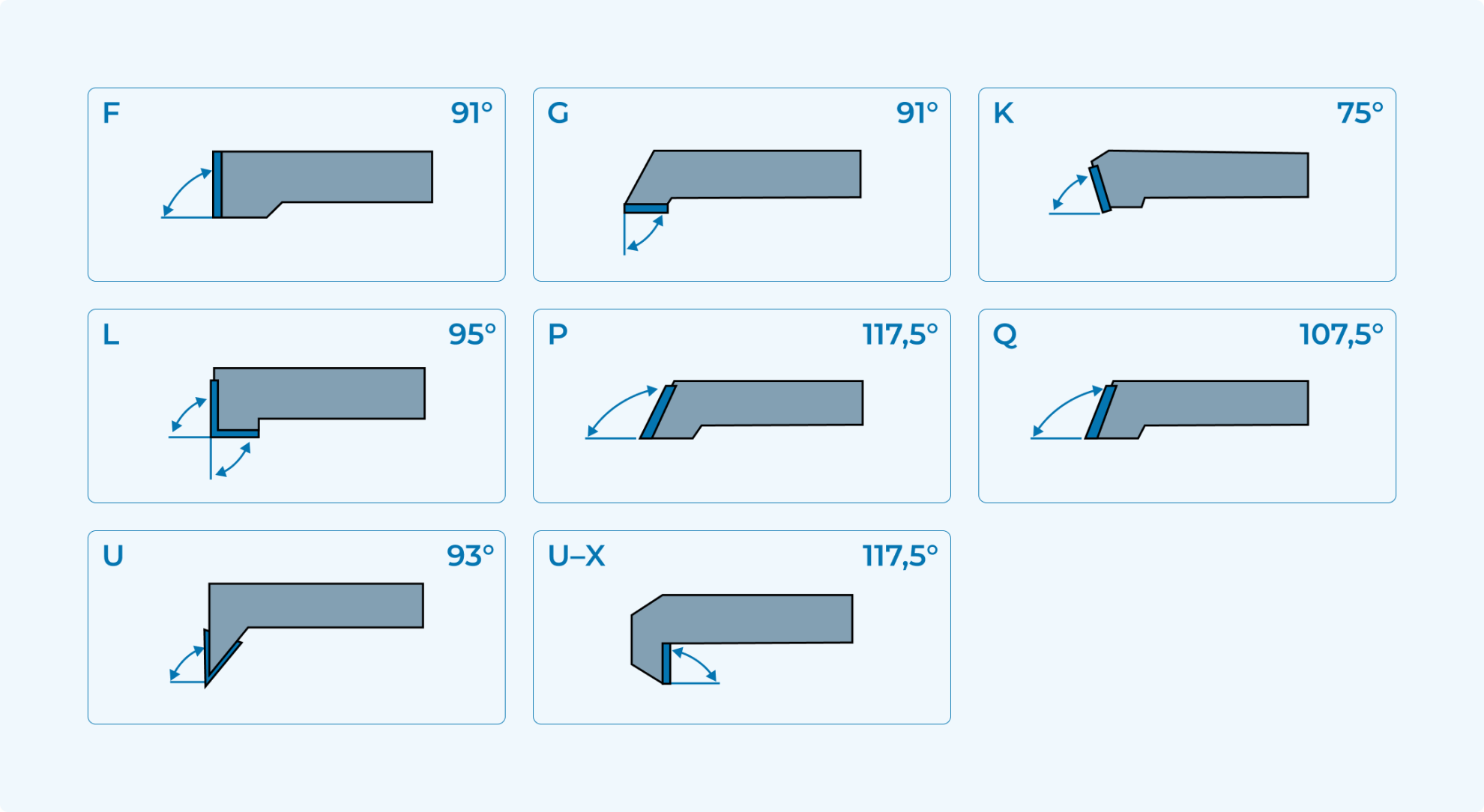

Рис. 16 Главный угол в плане резцов для внутренней обработкиЗадние углы пластин не претерпели изменений, соответствуют обозначению токарных державок для наружных работ.
Направление резания
Каталог токарных державок для внутренней обработки включает изделия в 2 исполнениях: левое (L) и правое (R). Нейтральный вариант не предусмотрен.
Рис. 17 Направление движения державок для внутренней обработкиДлина режущей кромки и дополнительные обозначения
С ростом длины режущей кромки увеличивается качество обработки поверхности и точность операций, а также глубина резания.

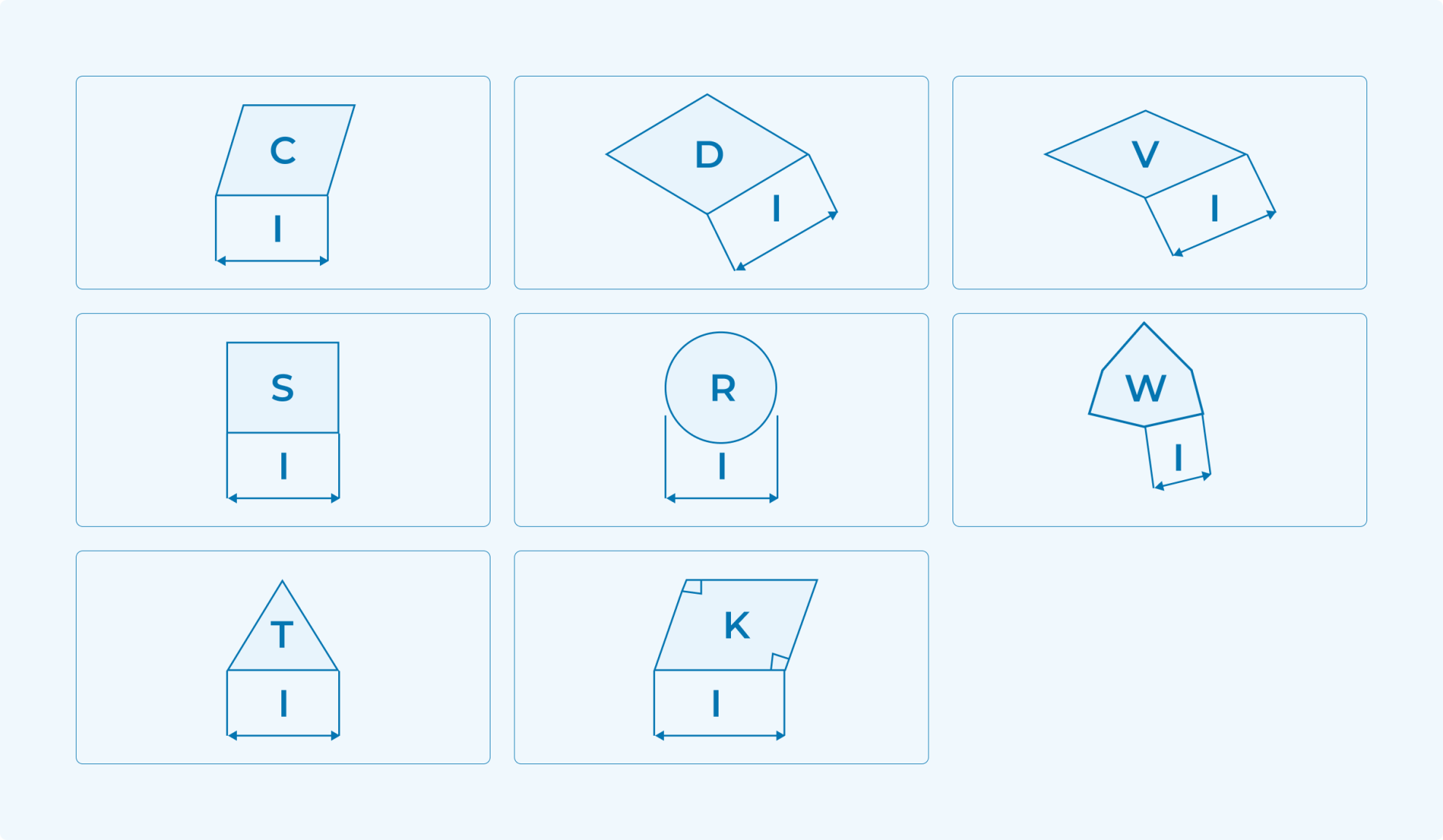

Рис. 18 Длина режущей кромки державок для внутренней обработкиДополнительные обозначения соответствуют державкам для наружного точения.
Резьбовые державки
Державки для резьбовых пластин используются при формировании внутренней и наружной резьбы. Инструменты имеют укороченную маркировку, включающую 7 позиций.

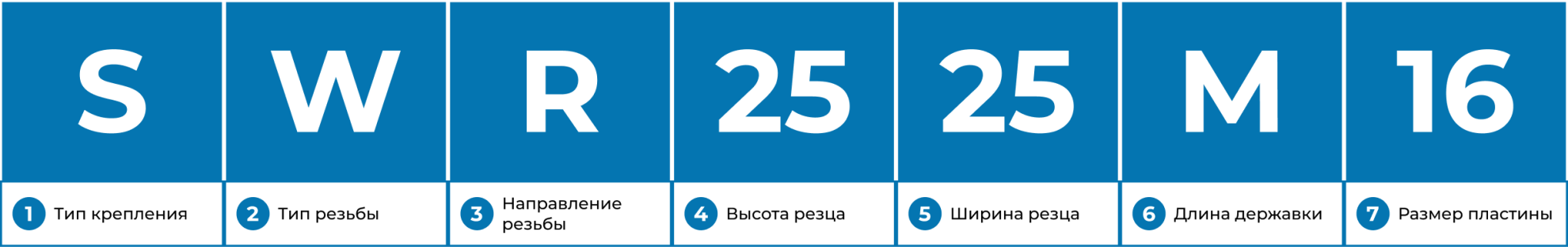

Рис. 19 Маркировка резьбовых державокРасшифровка параметров резьбовых державок.
- Тип крепления.
- Тип резьбы.
- Направление резьбы.
- Высота резца.
- Ширина резца.
- Длина державки.
- Размер пластины.
Маркировка позволяет точно определиться с типом инструмента и параметрами формируемой резьбы.
Тип крепления
Для резьбовых державок доступно только 2 способа крепления пластины: прижимом сверху и закрепление винтом.
Рис. 20 Система крепления резьбовых державокТип и направление резьбы
Производители предлагают купить державки для сменных пластин, нарезающие внутреннюю (N, I) и наружную (W, E) резьбу. При изготовлении деталей, имеющих обе резьбы, потребуются державки двух типов.
Державки для обработки внутренней резьбы могут иметь обозначение SNR0020Q22, где:
- S - тип крепления
- N или I - внутренняя
- 20 - диамтр хвостовика
- Q -длина
- 22 - размер устанавливаемой пластины
С направлением резьбы все стандартно: L – левая, R – правая.
Высота и ширина резца
Ключевые размеры инструмента, определяющие специфику резьбонарезных операций.

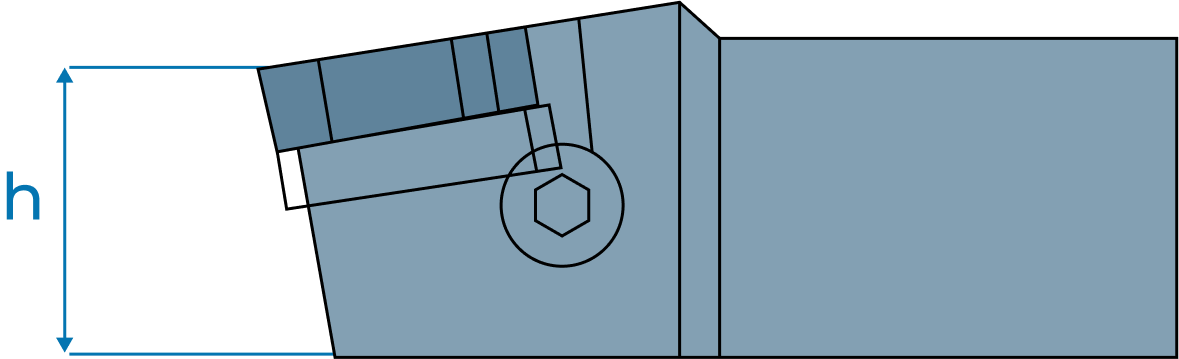

Рис. 21 Высота резца

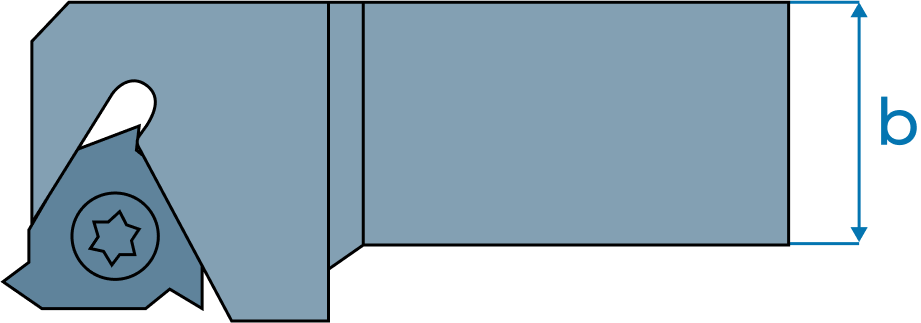

Рис. 22 Ширина резцаДлина державки
Длина державки отображается буквенным значением, соответствующим натуральной величине.
| Обозначение | Длина, мм | Обозначение | Длина, мм |
| H | 100 | Q | 180 |
| K | 125 | R | 200 |
| M | 150 | S | 250 |
| P | 170 |
Размеры пластины
Размеры пластин резьбовых державок определяются по таблице, аналогично длине державки. Основное отличие в использовании числового индекса вместо букв.
| Обозначение | Длина, мм | Обозначение |
| 11 | 11 | 6,305 |
| 16 | 16 | 9,525 |
| 22 | 22 | 12,70 |
| 27 | 27 | 15,89 |
Отрезные и канавочные державки
Маркировка для отрезных и канавочных державок расшифровывается при помощи вспомогательных схем. При этом важно учитывать назначение инструмента.

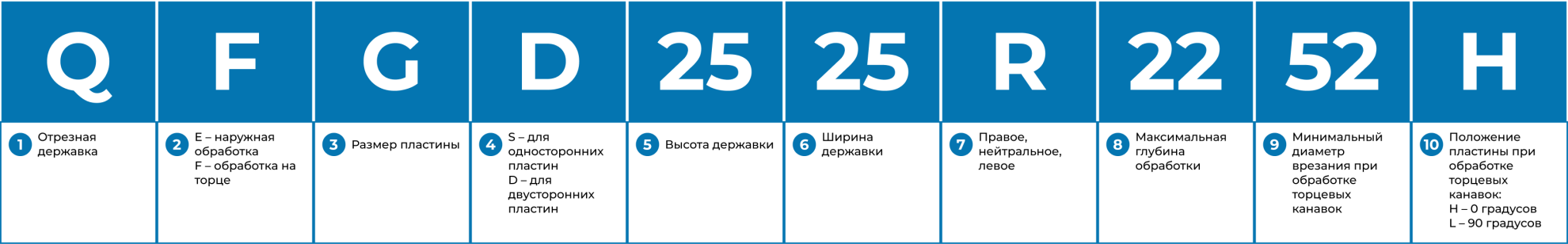

Рис. 23 Наружная отрезка и обработка канавок

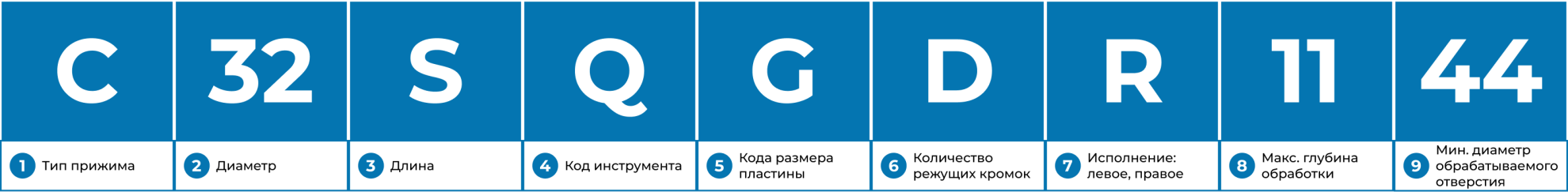

Рис. 24 Внутренние канавки

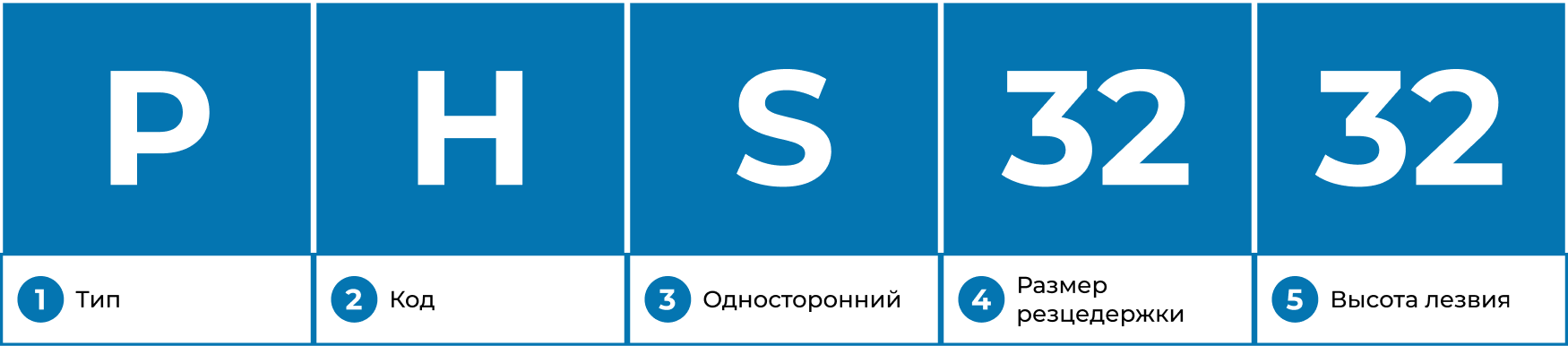

Рис. 25 Блок-держатель лезвийЧастые вопросы
Для снижения риска возникновения вибраций рекомендуется выбирать державки с максимальным углом в плане.
Наибольшей прочностью обладают пластины без заднего угла.
Выполнять операции слева направо и справа налево могут державки в нейтральном исполнении (в маркировке присутствует буква N). Как правило, это инструмент для наружного точения.
