Маркировка метчиков

Маркировка метчиков представлена набором условных обозначений, информирующих о характеристиках продукта. Она содержит различные пиктограммы, числа и буквы, наносится на поверхность изделия и упаковку.

Расшифровка маркировки метчиков для нарезания резьбы позволит подобрать инструмент с учетом требований к соединению, специфики эксплуатации и обрабатываемого материала.

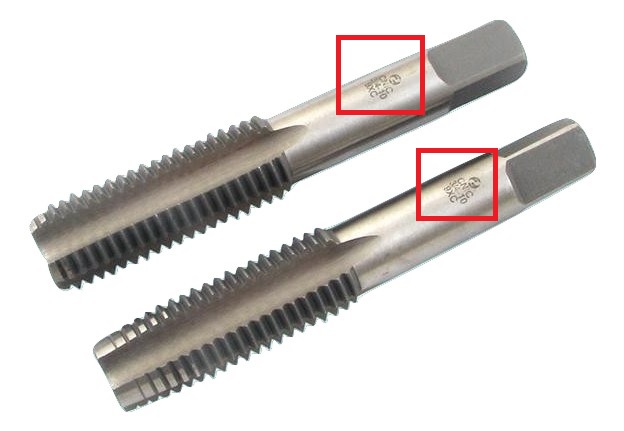

Рис. 1 Пример маркировки на поверхности метчика

Ниже представлены параметры расшифровки маркировки метчиков с учетом всех доступных обозначений.

ВАЖНО. Если на Вашем метчике нет какого-либо символа, это не значит, что товар дефектный. Возможно, он не обладает определенными свойствами или не предназначен для решения ряда задач.

Тип формируемой резьбы

Ключевой параметр, учитываемый при расшифровке метчика. Он обозначает тип резьбы, нарезаемой инструментом, помогает подобрать оснастку с учетом ответного крепежа.

Производители применяют следующие обозначения для отображения типа резьбы.

• М – метрическая;
• MF – метрическая мелкая;
• UNC и UNF – унифицированная крупная и мелкая;
• Tr – трапецеидальная;
• EG-M – метрическая для втулок.

Маркировка трубных метчиков предусматривает наличие буквы G. Она соответствует разъемным соединениям, выполненным по DIN 228.

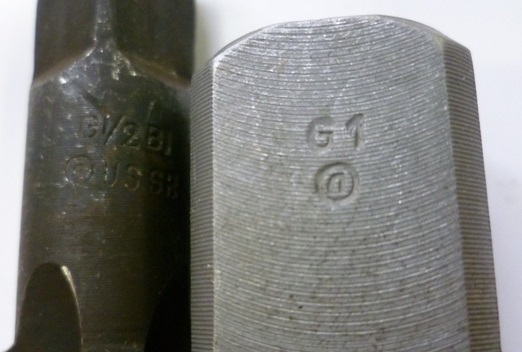

Рис. 2 Маркировка метчика для трубной резьбы

Материал изготовления

Второй важный параметр при расшифровке обозначения метчиков – материал производства. В продаже представлены продукты из следующих видов стали.

Материал изготовления (обозначение)	Расшифровка	Материалы, рекомендуемые для обработки
	Быстрорежущая сталь	Углеродистые, нержавеющие и легированные стали, а также чугуны и цветные металлы.
	Быстрорежущая сталь с повышенной производительностью	Нержавеющие, жаропрочные и высокопрочные сплавы.
	Быстрорежущая сталь с повышенной производительностью, полученная посредством порошковой металлургии	Закаленные и нержавеющие стали, а также сложные сплавы с большим количеством легирующих элементов.
	Быстрорежущая высокопроизводительная сталь, легированная ванадием в объеме от 3%	Жаростойкие, инструментальные и нержавеющие стали.

Тип покрытия

Для защиты инструмента от внешнего воздействия производители используют множество покрытий. Они улучшают эксплуатационные качества изделий, обеспечивают их длительную и продуктивную работу. Каждый вариант имеет собственное обозначение.

Тип и обозначение покрытия	Описание	Изображение
	Золотистое покрытие на базе нитрида титана. Материал защищает от механического воздействия с коэффициентом трения до 0,4 единиц. Прочность поверхности увеличивается до 20 – 25 ГПа, а предел температурной устойчивости – до 600 градусов.
	Серо-фиолетовое покрытие повышенной твердости. Производитель, как и в предыдущем случае, применяет нитрид титана, но усиливает его алюминием.
	Серо-голубое напыление на основе карбонитрида титана. Покрытие обеспечивает термическую устойчивость на уровне 400 градусов, предполагает использование инструмента с охлаждающими жидкостями.
	Усиленное двухслойное напыление серо-фиолетового цвета. Поверхность получает сниженный коэффициент трения и температурную стойкость в 800 градусов. Внешний слой усилен карбидом вольфрама, выступающим в роли твердой смазки.
	Воронение при помощи пара. Инструмент приобретает темно-серый цвет, улучшает сопротивление нагреву и отвод стружки.
	Черная оксидная пленка, защищающая метчик от коррозии и перегрева. Инструмент в таком исполнении идентичен базовым решениям без покрытия, подходит для работы с конструкционными сталями
	Усиление рабочей части метчика методом азотирования. В результате снижается фрикционный коэффициент, облегчается работа с материалами повышенной абразивности.
	Обработка посредством парооксидирования, создающая темно-синюю пленку. Покрытие обладает прочной, пористой структурой, значительно снижает сопротивление при обработке за счет удержания смазки.
	Покрытие на базе хлорида алюминия серо-синего цвета. С его помощью снижается коэффициент трения и износ инструмента.
	Углеродное покрытие темно-серого цвета. Простой и доступный способ защиты инструмента, повышающий термическую устойчивость до 250 градусов.
	Особая разновидность покрытия, наделяющая метчик самосмазывающими свойствами.

Обозначения для СОЖ

Если метчик предназначен для работы с системами СОЖ, производитель использует следующие обозначения.

• Vc – скорость резания.
• Е – работа с эмульсионными составами.
• О – работа с режущим маслом.
• IKZ (N) – наличие внутриосевого подвода жидкости. Дополнение в виде буквы N информирует о радиальных каналах.

О необходимости использования охлаждающей эмульсии может сообщать пиктограмма в виде капли.

Информация о типе обрабатываемого материала

При расшифровке маркировки метчиков могут встречаться обозначения, посвященные совместимым материалам. Их используют не все производители, однако данная информация является крайне полезной.

• N – стали с уровнем прочности до 800 Н/мм².
• Н – стали с уровнем прочности до 1400 Н/мм².
• VA – стали с повышенной устойчивостью к коррозии.
• GG – чугуны.

Универсальные решения имеют маркировку UNI. Они хорошо справляются с широким спектром сталей, подходят для работы с прочими материалами.

Индивидуальные параметры

Каждый продукт имеет индивидуальные характеристики, прописанные в виде числовых значений. Они определяют параметры резьбового соединения, получаемого в результате использования инструмента.

• D1 – диаметр рабочей части;
• D2 – диаметр хвостовика;
• P – шаг резьбы;
• L1 – длина резьбы;
• L2 – общая длина изделия;
• К – размер квадрата хвостовика.

Рис. 3 Пример чертежа метчика

Чертежи изделий располагаются на упаковке, в сопроводительной документации или на сайте производителя (реализатора) продукции.

Очередность использования

Некоторые метчики поставляются в виде комплекта. Они предназначены для последовательного применения с целью достижения наилучшего результата. На каждом инструменте данного типа присутствует небольшой круг с римской цифрой в нем.

• I . Черновой метчик, содержащий от 4 до 7 ниток. Он формирует базовый профиль резьбы, удаляет до 60% материала.
• II. Получистовой метчик, имеющий до 3 ниток. Инструмент выполняет промежуточную обработку, снимает до 30% материала.
• III. Чистовой метчик с заборной частью из 2 ниток. С его помощью осуществляются финишные операции, устраняются оставшиеся 10% материала.

Обозначение может заменяться рисками на поверхности инструмента. Количество рисок соответствует римской цифре.

Рис. 4 Черновой и получистовой метчик с насечками
