Корпусные сверла: разновидности, особенности, маркировка
Корпусные сверла – это комплектный инструмент, состоящий из корпуса и съемной режущей части. Последняя представлена одной или несколькими пластинами из твердого сплава. Сверла работают с материалами твердостью до 65 HRc, обеспечивают высокую точность операций.

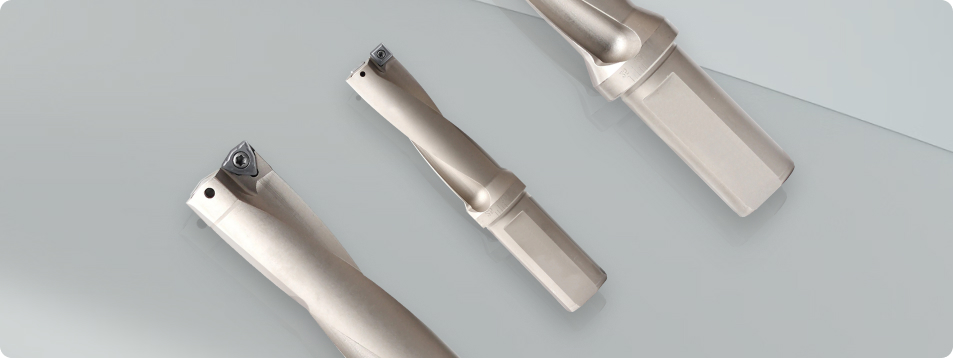

Рис. 1 Корпусное сверло
Преимущества корпусных сверл
Сверла с пластинами обладают рядом преимуществ.
- Высокое качество формируемых отверстий.
- Продуктивное взаимодействие с материалами повышенной твердости.
- Устойчивость к износу.
- Возможность замены пластины вместо покупки нового инструмента.
Диаметр отверстия определяется параметрами режущего элемента, может превышать диаметр корпуса в 5 раз.

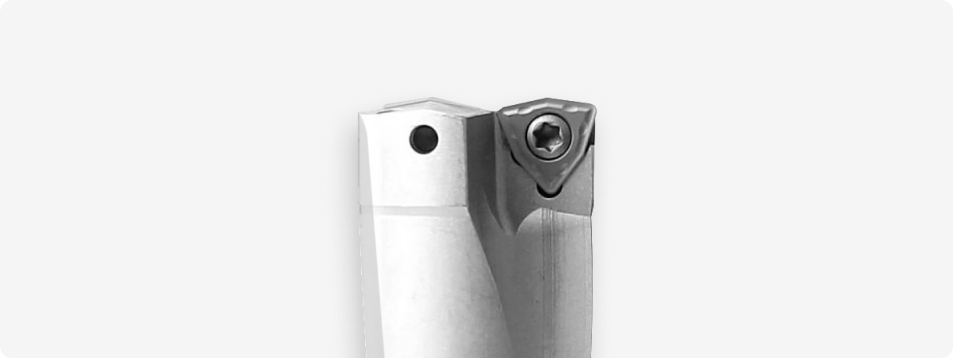

Рис. 2 Место крепления пластин на корпусном сверле
Маркировка инструмента
Производители используют собственную маркировку сверл с твердосплавными пластинами. Ниже приведены алгоритмы расшифровки для продукции ACCKee и GESAC.
ACCKee
Сверла со сменными пластинами ACCKee имеют простую и понятную маркировку. Она содержит сведения о длине хвостовика, глубине сверления, форме пластин и прочих параметрах инструмента.

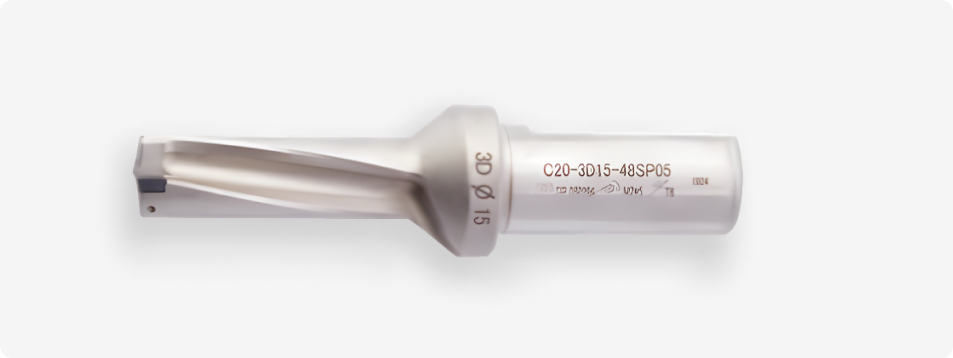

Рис. 3 Корпусное сверло ACCKee с маркировкой
Маркировка С20-3D15-48SP05 (рис. 3) расшифровывается следующим образом.
- С20. Разновидность и диаметр хвостовика. Буква «С» соответствует цилиндрическому хвостовику, цифра 20 – его диаметру.
- 3D. Предельная глубина сверления в привязке к диаметру. Для инструмента в текущей конфигурации параметр составляет 3 диаметра.
- 15. Диаметр рабочей части в миллиметрах.
- 48. Длина рабочей части в миллиметрах.
- SP. Форма режущей пластины. В данном случае классический прямоугольник. Обозначения для пластин другой формы представлены в расшифровке маркировки к ним. С последней можно ознакомиться в статье «Твердосплавные пластины: разновидности, маркировка, назначение».
- 05. Размерность режущей кромки пластины.
На поверхности корпуса сверла содержатся сведения о производителе. Они могут быть интегрированы в маркировку или отображаться отдельно. В нашем случае актуален второй вариант.

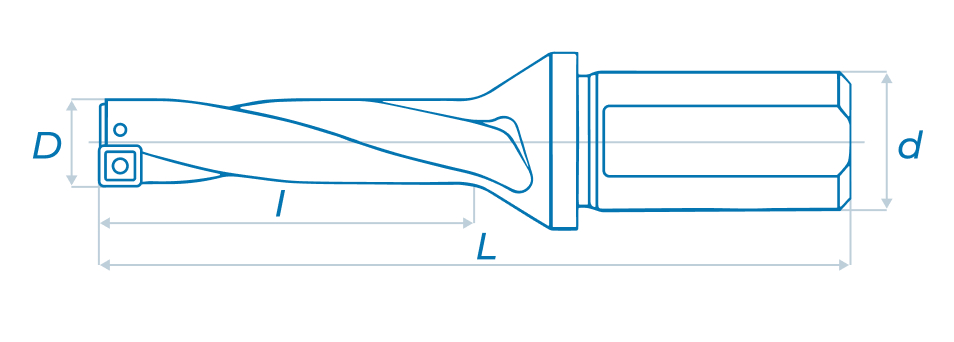

Рис. 4 Основные параметры корпусного сверла
GESAC
Маркировка корпусных сверл со сменными пластинами GESAC имеет ряд отличий. Сначала в ней отображается тип сверла, затем диаметр пластины и глубина сверления. В конце идет конфигурация и размер хвостовика, а также геометрия стружечных канавок.

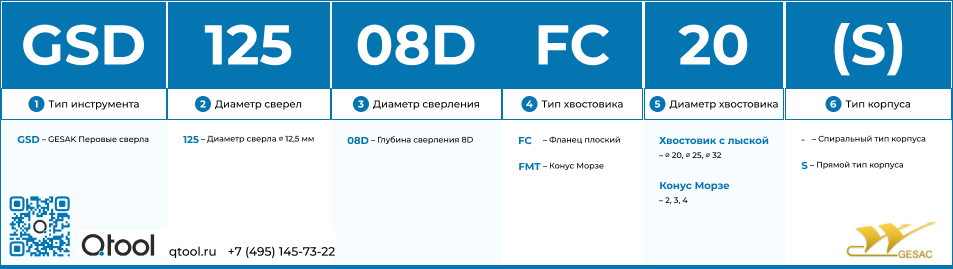

Рис. 5 Маркировка сверл GESAC GSD (S)
Из чего производятся пластины для сверл?
При изготовлении съемных элементов используются сплавы вольфрамо-карбидной группы. Они обладают высокой твердостью и прекрасной устойчивостью к износу. Чаще других встречаются сверла с пластинами ВК8. Продукция характеризуется доступной ценой и прекрасными эксплуатационными показателями.

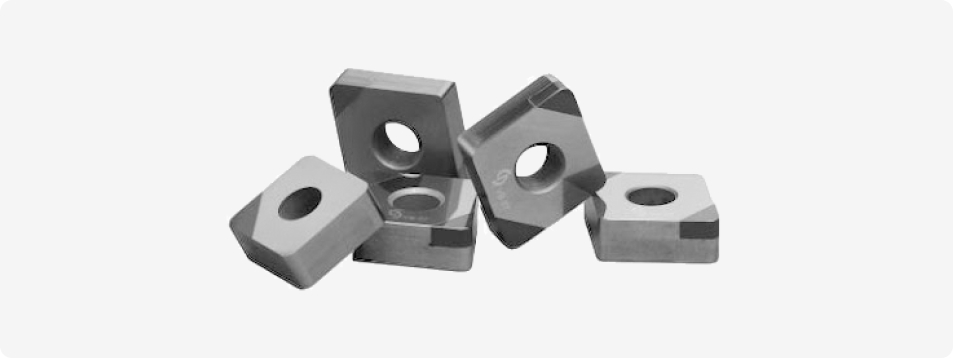

Рис. 6 Твердосплавные пластины для сверл
Специфика монтажа пластин
Пластины крепятся посредством разъемных и неразъемных соединений. В первом случае используется специальный винт. Он надежно прижимает пластину, исключает ее смещение при сверлении.
Рис. 7 Резьбовое крепление пластины
Для обслуживания сверл с механическим креплением пластин применяется специальное приспособление. Оно представлено своеобразной отверткой со шлицами, адаптированными под винты. В верхней части присутствует боковой выступ. Он позволяет прикладывать значительные усилия при откручивании и закручивании метизов.

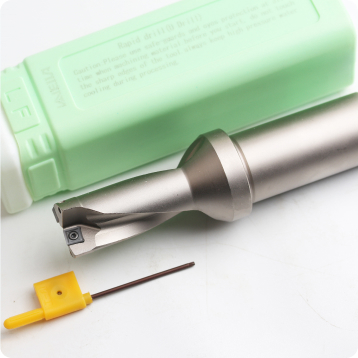

Рис. 8 Монтажный комплект
Неразъемное соединение пластин и сверла осуществляется за счет припоя. Такой вариант обеспечивает отличную фиксацию, но увеличивает сложность замены деталей. Процедура требует применения профильного оборудования, значительных усилий и мастерства.

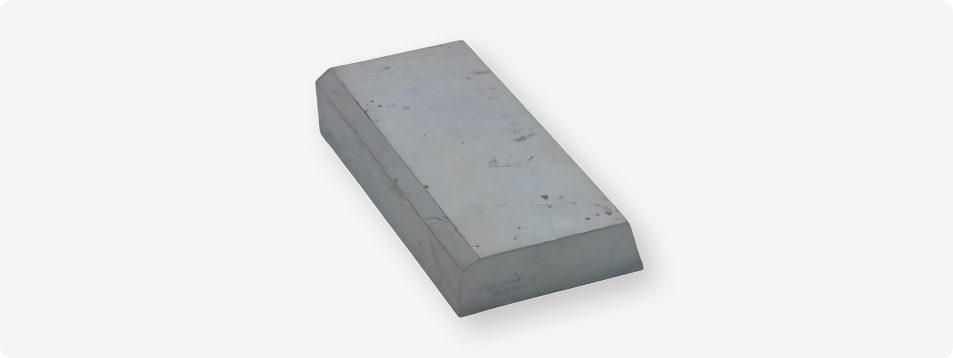

Рис. 9 Твердосплавная напайная пластина
Охлаждение рабочей зоны
Работа с твердосплавными пластинами предполагает интенсивный нагрев рабочей зоны. Чтобы не повредить деталь и сам инструмент, подается охлаждающая жидкость. Расход последней составляет 12 – 15 литров в минуту.

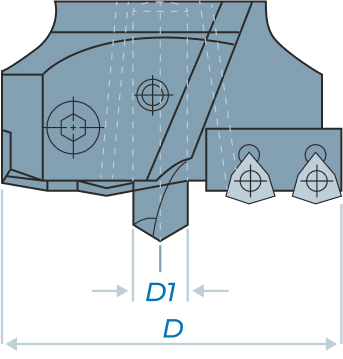

Рис. 10 Расположение каналов для подачи охлаждающей жидкости
Состав поступает под высоким давлением, отводится естественным путем. Если глубина погружения инструмента не превышает одного диаметра, подачей охлаждающей жидкости можно пренебречь.
Канавки
Механические сверла с пластинами имеют прямые и винтовые канавки. Прямые канавки используются в инструменте, работающем с уязвимыми заготовками. Они обеспечивают деликатное воздействие на материал, отсутствие неровных кромок и заломов.
Рис. 11 Сверло с прямой канавкой
Сверла с прямыми канавками не пригодны для формирования глубоких отверстий, поскольку не обеспечивают качественный отвод стружки. Для решения данных задач используются классические винтовые решения.

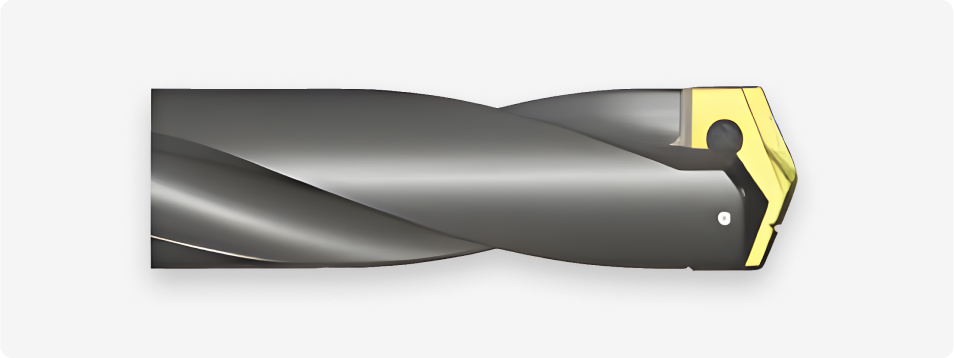

Рис. 12 Винтовая канавка
Хвостовик
Большинство сверл под пластины имеет хвостовик Weldon. Он соответствует стандарту DIN 1835 B, снабжен опорными площадками для удержания инструмента в патроне. В наличии решения в двух вариациях: с фиксирующим выступом и без него.

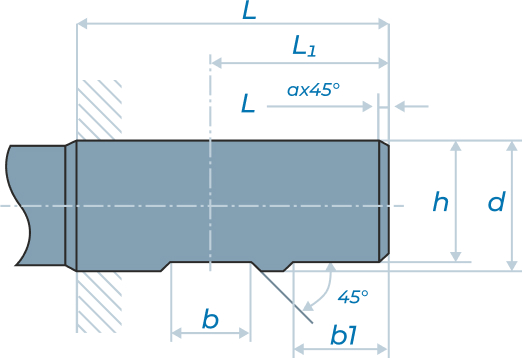

Рис. 13 Хвостовик Weldon с опорными площадками

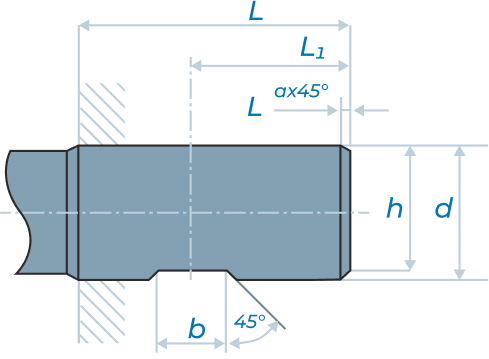

Рис. 14 Хвостовик Weldon с опорными площадками и фиксирующим выступом
Допускается использование инструмента вместе с патронами Tribos. При этом стоит следить за надежностью фиксации и уровнем вибрации.

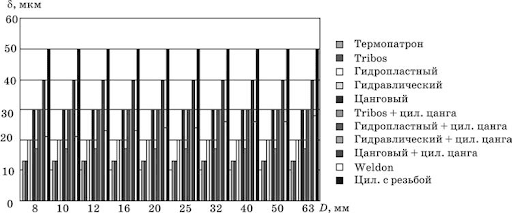

Рис. 15 Степень биения инструмента при работе с разными типами патронов
Подобрать патрон для хвостовика поможет таблица размеров. Она содержит ключевые параметры инструмента, позволяет исключить сложности при эксплуатации сверла.

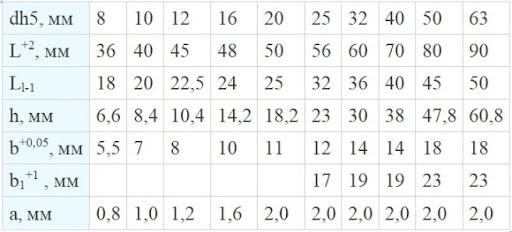

Таблица 1. Исполнительные размеры хвостовиков DIN 1835 B
Сверла со сменными головками
Альтернативой классическим корпусным сверлам являются сверла со сменными головками. Изделия комплектуются съемными модульными элементами, формирующими рабочую часть. Для их фиксации предусмотрен соответствующий паз в теле сверла.
Продукция предназначена для прецизионной обработки, обладает рядом преимуществ:
- Повышенная производительность в сравнении с классическими пластинами.
- Сокращение времени на переналадку.
- Возможность работы с различными материалами без смены головки.
- Существенное сокращение расхода охлаждающей жидкости.
Высокая эффективность обеспечивается за счет оперативного съема металла и беспрепятственного отвода стружки.

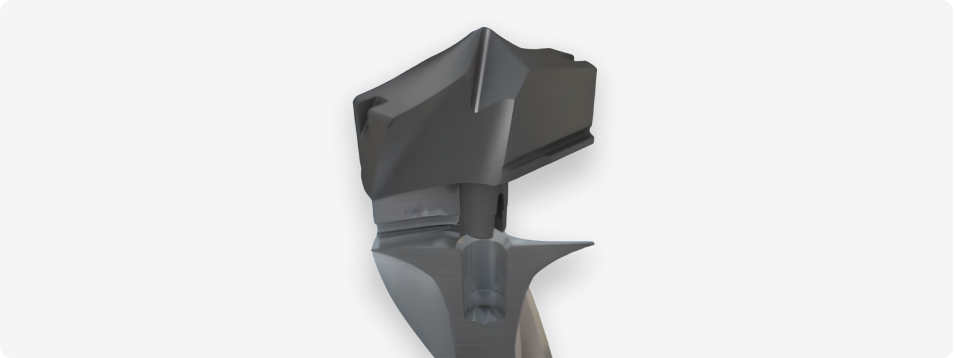

Рис. 16 Установка съемной головки в тело сверла
На что обратить особое внимание при покупке?
Приобретая сверла и твердосплавные пластины для них, стоит придерживаться следующих рекомендаций.
- Для работы со сверлами с напаянными пластинами требуется соответствующее оборудование и квалифицированный персонал. При невозможности взаимодействия с припоем рекомендуется выбрать инструмент с механическим креплением.
- Форма пластины и посадочного проема на сверле должны совпадать. Соответствующий параметр присутствует в маркировке инсургента, имеет буквенное обозначение. Например, пятигранная пластина обозначается буквой P, а ромбовидная – буквой С.
- Хвостовик сверла должен соответствовать патрону инструмента.
Чтобы приобрести пластины для корпусных сверл, воспользуйтесь помощью нашего магазина. Мы предлагаем продукцию от ведущих производителей отрасли, реализуем практичные решения для бытового и профессионального использования.
Часто задаваемые вопросы
Об износе пластины корпусного сверла свидетельствует избыточный нагрев рабочей зоны, появление посторонних звуков и вибраций. При этом снижается качество обработки заготовки, могут появляться заусенцы, надрывы и прочие дефекты.
На стоимости пластин влияет применяемый сплав, сложность геометрии, габариты и точность исполнения. Не последнее значение имеет наличие покрытия и напаек из нитрида бора. В свете последних событий возможно увеличение стоимости изделий из-за проблем с доставкой.
Тип обрабатываемого материала зависит от параметров пластины, установленной корпус. Каждый инструмент имеет соответствующее буквенное обозначение: Р – сталь, М – ферритные, аустенитные и мартенситные сплавы, К – чугуны, N – цветные металлы, S – жаропрочные стали, H – закаленные стали с твердостью до 65 HRc. Пластины, работающие с прочими материалами, обозначаются буквой О.
